HCK-E-S
Indicatoare electrice de nivel
cu senzor electric de nivel MIN, senzor sau sondă de temperatură
cu senzor electric de nivel MIN, senzor sau sondă de temperatură
Capăt de asamblare
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare neagră.
Suport
Aluminiu în culoare naturală.
Ecran de contrast gradat
Aluminiu alb lăcuit. Acesta poate fi scos înainte de asamblare pentru a permite inserarea de linii de nivel sau inscripții.
Flotor
Tehnopolimer, de culoare neagră, cu un element magnetic încorporat pentru a activa contactul electric atunci când flotorul atinge pragul de contact situat la aproximativ 55 mm deasupra axei șurubului inferior (date referitoare la tipul de ulei mineral CB68, în conformitate cu ISO 3498, temperatura 23 °C).
Distanțier
Din tehnopolimer pe bază de poliamidă (PA). Esențiale în cazurile în care rezervorul este realizat din material feromagnetic pentru a preveni interacțiunea dintre magnet și masa metalică a rezervorului.
Colier cu conector tată
Perfect etanș, încorporând releul (releu Reed) cu două conductoare de ieșire (versiunea NO și NC) sau trei conductoare (versiunea SW) și cu senzor de temperatură MAX (80°C) și/sau sondă de temperatură.
- Conector DIN 43650 din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), culoare neagră.
- Conector cu 4 poli M12x1, cu filet din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94-V0, de culoare neagră, finisaj mat.
Pentru o asamblare corectă, consultați Avertizări.
Conector mamă (DIN 43650 C)
Cu garnitură de etanșare a cablului încorporată și suport de contact. Ieșirea frontală sau axială (înaltă sau scăzută) care asigură protecția împotriva stropilor de apă (clasa de protecție IP 65 conform tabelului EN 60529).
Execuții standard
A se vedea tabelul cu configurații.
Caracteristici și performanțe
Indicatorul de nivel HCK-E-S cu ieșire a conectorului lateral permite minimizarea nivelului de intervenție al senzorului.
În cazul utilizării unei extensii cu conector unghiular, direcția ieșirii cablului este arătată în Fig.1.
Date tehnice
În testele de laborator efectuate într-un timp relativ limitat cu următoarele lichide, la o temperatură de 23° C: ulei mineral tip CB68 (conform cu ISO 3498) pentru HCK, ulei mineral tip CB68 (conform cu ISO 3498) apă sau soluții pe bază de apă/glicol (50%) pentru HCK-GL, valorile de rezistență au fost mai mari de 35 bari.
Pentru utilizarea cu alte lichide decât uleiurile minerale și în anumite condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Funcționarea senzorului electric de nivel MIN
- NO: contactul electric se închide la atingerea nivelului minim.
- NC: contactul electric este deschis atunci când atinge nivelul minim.
| HCK-E-ST - HCK-E-ST-KN | |
| Caracteristici electrice | Senzor de nivel MIN |
| Alimentare cu curent electric | AC/DC |
| Contacte electrice | NO normal deschis NC normal închis |
| Tensiune maximă aplicabilă | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Curent maxim de comutare | 1 A |
| Curentul maxim | NO: 1.2A NC: 2A |
| Putere maximă comutabilă | NO: 10 Va NC: 20 Va |
| Manșon de cablu (doar HCK-E-ST) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) |
| Secțiune transversală conductori (doar HCK-E-ST) | Max. 1.5 mm2 |
| Conector (doar HCK-E-ST-KN) | M12x1 |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | |
| HCK-E-STL - HCK-E-STL-KN | |
| Caracteristici electrice | Senzor de nivel MIN |
| Alimentare cu curent electric | AC/DC |
| Contacte electrice | NO normal deschis NC normal închis |
| Tensiune maximă aplicabilă | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Curent maxim de comutare | 1 A |
| Curentul maxim | NO: 1.2A NC: 2A |
| Putere maximă comutabilă | NO: 10 Va NC: 20 Va |
| Manșon de cablu (doar HCK-E-STL) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) |
| Secțiune transversală conductori (doar HCK-E-STL) | Max. 1.5 mm2 |
| Conector (doar HCK-E-STL-KN) | M12x1 |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | |
Funcționarea senzorului de temperatură MAX.
- NO: contactul electric se închide atunci când se atinge temperatura prestabilită la 80°C.
- NC: contactul electric se deschide atunci când temperatura prestabilită la 80°C este atinsă.
| HCK-E-ST - HCK-E-ST-KN | ||
| Caracteristici electrice | Senzor de temperatură MAX | |
| Alimentare cu curent electric | AC/DC | |
| Contacte electrice | NO normal deschis NC normal închis | |
Tensiune / Curentul maxim | 250 Vac - 2 A | (încărcări rezistive) |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| Curent minim | 500 mA | |
| Manșon de cablu (doar HCK-E-ST) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) | |
| Secțiune transversală conductori (doar HCK-E-ST) | Max. 1.5 mm2 | |
| Conector (doar HCK-E-ST-KN) | M12x1 | |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | ||
Funcționarea sondei electrice de temperatură (STL)
Principiul de funcționare al sondei de temperatură este de a măsura variația rezistenței unui element de platină: 100 ohm = 0°C, 138,4 ohm = 100°C.
Funcția dintre temperatură (T) și rezistență (R) este aproximativ liniară într-un interval mic de temperatură: de exemplu, dacă presupuneți că este liniară într-un interval de la 0° la 100°C, eroarea la 50°C este de 0,4°C.

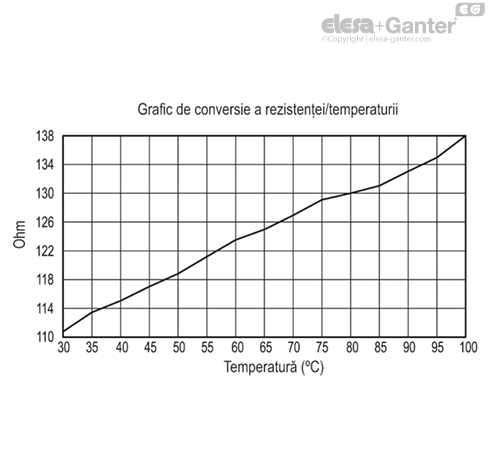

Pentru măsurarea de precizie, este necesar să se liniarizeze rezistența pentru a obține o temperatură precisă. Cea mai recentă definiție a funcției dintre rezistență și temperatură este Standardul Internațional de Temperatură 90 (ITS-90). Funcția dintre rezistență și temperatură, obținută la testele de laborator, care măsoară direct valoarea rezistenței pe contacte, este prezentată în grafic. Vă sugerăm, oricum, să setați sistemul pentru a compensa atât disiparea căldurii, cât și rezistența cablului.
Variația de temperatură cu 1°C determină o variație de 0,384 ohmi a rezistenței sondei. Prin urmare, chiar și o mică eroare în măsurarea rezistenței (de exemplu, dacă rezistența cablurilor care se conectează la sondă nu a fost luată în considerare) se traduce într-o eroare semnificativă în măsurarea temperaturii.
Datorită nivelurilor scăzute de semnal, este important să păstrați orice cabluri departe de cabluri electrice, motoare, comutatoare și alte dispozitive care pot emite zgomot magnetic sau electric. Utilizarea cablului ecranat, cu ecranare împământată la un capăt, poate ajuta la reducerea interferențelor.
În plus, dacă se utilizează cabluri de conectare lungi, asigurați-vă că dispozitivul de măsurare și recepție a semnalului este proiectat pentru a compensa rezistența cablurilor în sine.
| HCK-E-STL - HCK-E-STL-KN | |
| Caracteristici electrice | Sondă de temperatură |
| Alimentare cu curent electric | AC/DC |
| Curentul maxim | 1mA |
| Manșon de cablu (doar HCK-E-STL) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) |
| Secțiune transversală conductori (doar HCK-E-STL) | Max. 1.5 mm2 |
| Conector (doar HCK-E-STL-KN) | M12x1 |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | |
Variante speciale la cerere
- Fereastra coloanei de nivel din metacrilat de metil transparent (PMMA) pentru utilizare la maxim 70 °C.
- Flotor din tehnopolimer bazat pe poliamidă (din HCK.127) de culoare roșie.
- Flotor NBR (din HCK.176) culoare neagră cu spirală din oțel inoxidabil AISI 316 pentru execuții speciale, lichide vâscoase, temperaturi ridicate.
- Indicatorii cu vizibilitate de nivel (cota e) de până la 1429 mm și găuri de fixare cu distanța dintre centre ( cota f) de până la 1500 mm.
- Inele de etanșare din material special în funcție de nevoile clientului.
- Șurub special cu filet din alamă nichelată de montat la capătul inferior pentru orice operațiune de întreținere care necesită excluderea indicatorului.
Instrucțiuni de asamblare a conectorului mamă
- Scoateți conectorul de pe indicator deșurubând șurubul de fixare de pe conector, scoateți suporturile de contact și slăbiți presetupa.

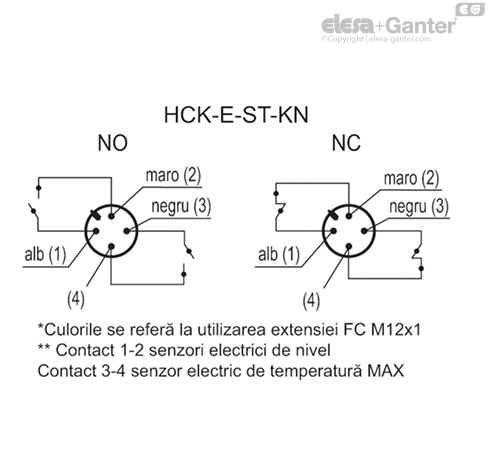

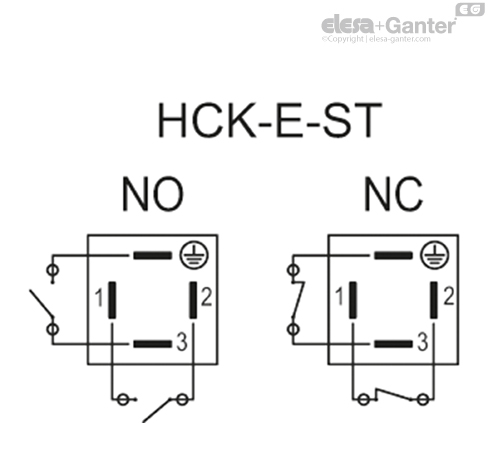

- a) HCK-E-ST: introduceți cablul în conector (conector standard) și conectați firele la bornele 1 și 2 pentru funcționarea senzorului de nivel MIN, la bornele 3 și împământare (4) pentru funcționarea senzorului de temperatură MAX.

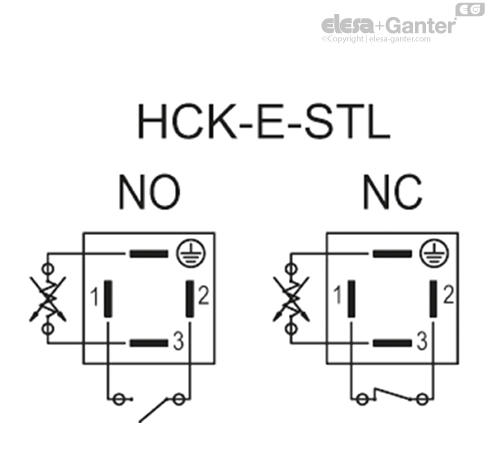

- b) HCK-E-STL: introduceți cablul în conector (conector standard) și conectați firele la bornele 1 și 2 pentru funcționarea senzorului de nivel MIN, la bornele 3 și împământare (4) pentru funcționarea sondei de temperatură.
- Asamblați prin apăsarea suportului contactului în conector în poziția dorită.
- Înșurubați conectorii la indicator și apoi strângeți presetupele.
