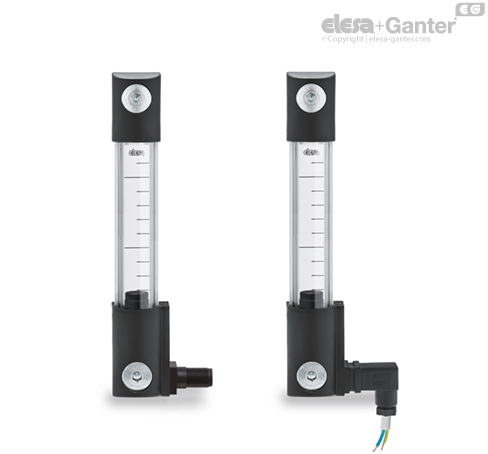

Indicatoare electrice de nivel
cu senzor electric de nivel minim
cu senzor electric de nivel minim
Specificații principale
Specificații principale
Capăt de asamblare
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare neagră.
Suport
Aluminiu în culoare naturală.
Ecran de contrast gradat
Aluminiu alb lăcuit. Acesta poate fi scos înainte de asamblare pentru a permite inserarea de linii de nivel sau inscripții.
Flotor
Tehnopolimer, de culoare neagră, cu un element magnetic încorporat pentru a activa contactul electric atunci când flotorul atinge pragul de contact situat la aproximativ 55 mm deasupra axei șurubului inferior (date referitoare la tipul de ulei mineral CB68, în conformitate cu ISO 3498, temperatura 23 °C).
Distanțier
Din tehnopolimer pe bază de poliamidă (PA). Esențiale în cazurile în care rezervorul este realizat din material feromagnetic pentru a preveni interacțiunea dintre magnet și masa metalică a rezervorului.
Colier cu conector tată
Perfect etanș, încorporând releul (releu Reed) cu două conductoare de ieșire (versiunea NO și NC) sau trei conductoare (versiunea SW).
- Conector DIN 43650 din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), culoare neagră.
- Conector cu 4 poli M12x1, cu filet din tehnopolimer pe bază de poliamidă armată cu fibră de sticlă (PA), certificat cu auto-stingere UL-94-V0, de culoare neagră, finisaj mat.
Pentru o asamblare corectă, consultați Avertizări.
Conector mamă (DIN 43650 C)
Cu garnitură de etanșare a cablului încorporată și suport de contact. Ieșirea frontală sau axială (înaltă sau scăzută) care asigură protecția împotriva stropilor de apă (clasa de protecție IP 65 conform tabelului EN 60529).
Execuții standard

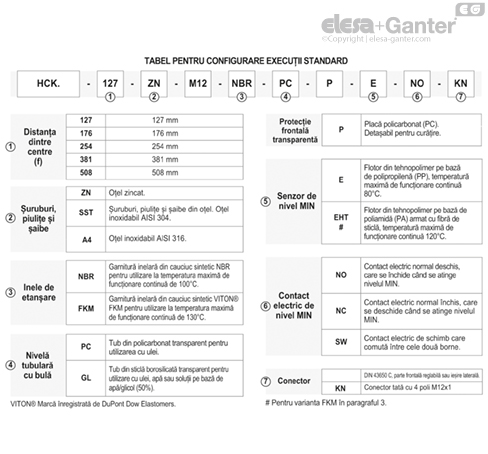

A se vedea tabelul cu configurații.
Informații generale
Caracteristici și performanțe
Indicatorul de nivel HCK-E cu ieșire a conectorului lateral permite minimizarea nivelului de intervenție al senzorului.

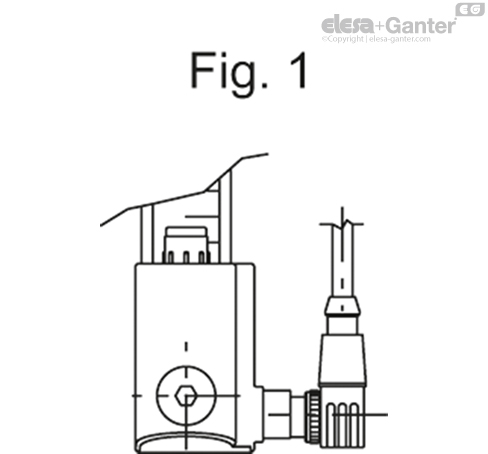

În cazul utilizării unei extensii cu conector unghiular, direcția ieșirii cablului este arătată în Fig.1.
Date tehnice
În testele de laborator efectuate într-un timp relativ limitat cu următoarele lichide, la o temperatură de 23° C: ulei mineral tip CB68 (conform cu ISO 3498) pentru HCK, ulei mineral tip CB68 (conform cu ISO 3498) apă sau soluții pe bază de apă/glicol (50%) pentru HCK-GL, valorile de rezistență au fost mai mari de 35 bari.
Pentru utilizarea cu alte lichide decât uleiurile minerale și în anumite condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Caracteristici electrice
Funcționarea senzorului electric de nivel MIN
- NO: contactul electric se închide la atingerea nivelului minim.
- NC: contactul electric este deschis atunci când atinge nivelul minim.
- SW (contact electric de comutare): contact electric care comută între două borne.

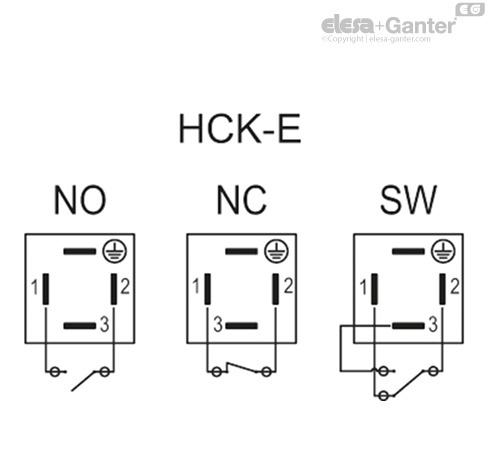

| HCK-E - HCK-E-KN | ||
| Caracteristici electrice | Senzor de nivel MIN | |
| Alimentare cu curent electric | AC/DC | |
| Contacte electrice | NO normal deschis NC normal închis Contact comutare SW | |
| Tensiune maximă aplicabilă | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Interval de tensiune (tip KN) | <30 Vac, <30 Vdc | |
| Curent maxim de comutare | 1 A | |
| Curentul maxim | NO: 1.2A NC: 2A SW: 2A | |
| Putere maximă comutabilă | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Manșon de cablu (doar HCK-E) | Pg 7 (pentru cabluri în înveliș cu Ø 6 sau 7 mm) | |
| Secțiune transversală conductori (doar HCK-E) | Max. 1.5 mm2 | |

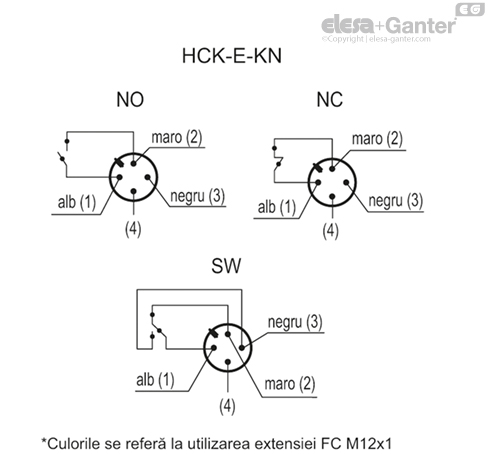

| Conector (doar HCK-E-KN) | M12x1 | |
| Nu montați acest indicator în apropierea câmpurilor magnetice. | ||
Alte execuții
Variante speciale la cerere
- Fereastra coloanei de nivel din metacrilat de metil transparent (PMMA) pentru utilizare la maxim 70 °C.
- Flotor din tehnopolimer bazat pe poliamidă (din HCK.127) de culoare roșie.
- Flotor NBR (din HCK.176) culoare neagră cu spirală din oțel inoxidabil AISI 316 pentru execuții speciale, lichide vâscoase, temperaturi ridicate.
- Indicatorii cu vizibilitate de nivel (cota e) de până la 1429 mm și găuri de fixare cu distanța dintre centre ( cota f) de până la 1500 mm.
- Inele de etanșare din material special în funcție de nevoile clientului.
- Șurub special cu filet din alamă nichelată de montat la capătul inferior pentru orice operațiune de întreținere care necesită excluderea indicatorului.
Instrucțiuni de utilizare
Instrucțiuni de asamblare a conectorului mamă
- Scoateți conectorul de pe indicator deșurubând șurubul de fixare de pe conector, scoateți suporturile de contact și slăbiți presetupa.
- Introduceți cablul în conector (conector standard) și conectați firele la bornele 1 și 2 (versiunile NO și NC) sau 1, 2 și 3 (versiunea SW) ale suportului de contact. Montați prin presare suportul de contact în conector în poziția dorită.
- Înșurubați conectorii la indicator și apoi strângeți presetupele.
