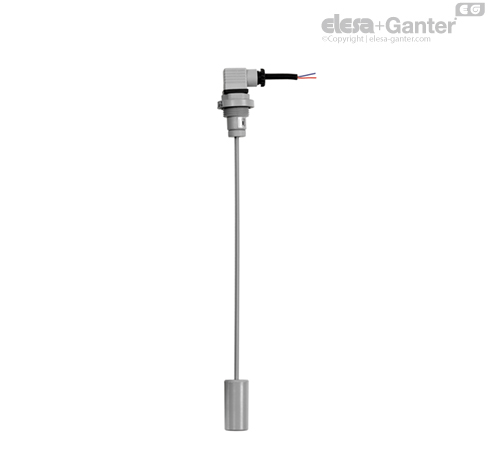

HFLT-E

Indicatoare de nivel cu flotor

Caracteristici și aplicații

Indicatoarele de nivel HFLT-E indică un nivel minim sau maxim implicit, în funcție de nevoile aplicației.

Extrem de versatile, aceste nivele rapide permit definirea celui mai precis punct de referință necesar atât prin simpla dezasamblare a flotorului jojei, cât și prin tăierea jojei exact acolo unde este necesar (a se vedea Fig.1).

După selectarea gradației corespunzătoare lichidului utilizat (apă-ulei), este necesară tăierea tijei în punctul corespunzător nivelului de control.

Tipul de operațiune necesară, cu contact deschis în mod normal (NO) sau închis în mod normal (NC) în prezența lichidului, prin slăbirea piuliței de fixare pe capătul opus al jojei și poziționarea magnetului interior în conformitate cu cerințele specifice (consultați eticheta adezivă) (a se vedea Fig.2).

Magnetul este în general furnizat cu contact normal deschis (NO) în prezența lichidului.

Fără piese magnetice, flotorul este integrat în jojă, acest indicator de nivel este ideal pentru utilizarea în rezervoare care conțin lichide murdare, apă, ulei, ulei de răcire, de asemenea, cu piese metalice din fier sau spume. În plus, operațiunea este independentă de conductivitatea electrică a fluidului.

Pentru a asigura cea mai mare siguranță, componentele electrice sunt separate de rezervor și perfect sigilate prin sudură cu ultrasunete.



Funcționarea senzorului electric

HFLT-NO (condiție standard de livrare): contactul electric se deschide atunci când lichidul atinge nivelul de intervenție dorit.

HFLT-NC (condiție după configurație specifică): contactul electric se închide atunci când lichidul atinge nivelul de intervenție dorit.

Variante speciale la cerere

• Corp din polipropilenă (PP).
• Cu flanșă cu 6 găuri pentru fixare cu șuruburi cu cap cilindric (incluse în livrare), în plus față de corpul filetat.
• Pentru utilizare la o temperatură maximă de lucru de până la 120°C.

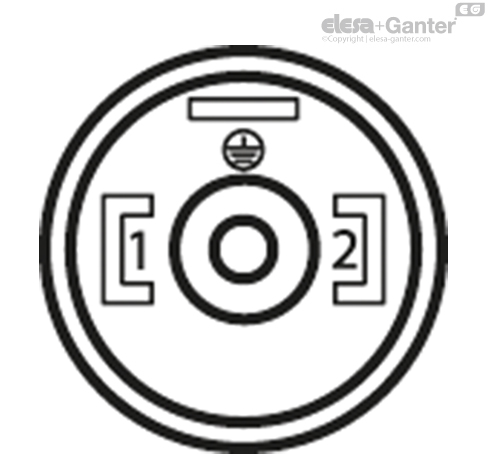

Instrucțiuni de asamblare a conectorului cu doi pini

1. Scoateți conectorii din indicator deșurubând șurubul de fixare amplasat în partea inferioară, scoateți suporturile de contact și slăbiți presetupele.
2. Introduceți cablul cu doi poli în conectori (conectori standard) și conectați firele la bornele nr. 1 și nr. 2 ale suporturilor de contact aferente.
3. Asamblați prin apăsarea suporturilor de contact în conectorii reali în poziția dorită.
4. Înșurubați conectorii la indicator și apoi strângeți presetupele.
