Specificații principale
Material
Tehnopolimer pe bază de poliamidă (PA), de culoare gri.
Inele de etanșare
- Garnitură plată TPE (HFL-EF).
- Garnitură inelară din cauciuc sintetic NBR (HFL-ER).
Conector cu bloc de senzori
Ieșire pe partea dreaptă, inclusiv protecția împotriva stropilor de apă (clasa de protecție IP 65 conform tabelul EN 60529).
Pentru o asamblare corectă, consultați Avertizări.
Jojă
Tub din oțel inoxidabil AISI 304, fixat pe corp printr-un cuplaj din alamă nichelată.
Flotor
Cauciuc sintetic NBR.
Execuții standard
- HFL-EF: asamblare prin intermediul unei flanșe cu 3 găuri la 120° pentru 3 șuruburi din oțel zincat cu locaș hexagonal, incluse. Poate fi asamblat și cu 2 găuri la 180°.
- HFL-ER: asamblare prin intermediul unui cuplaj filetat gaz de 1".
Temperatura maximă de lucru continuă
80°C.
Informații generale
Caracteristici și aplicații
Indicatoarele de nivel HFL-E indică un nivel minim sau maxim implicit, în funcție de nevoile aplicației.
Extrem de versatile, aceste indicatoare de nivel permit definirea celui mai precis punct de referință prin simpla dezasamblare a flotorului jojei și prin tăierea jojei exact acolo unde este necesar, în conformitate cu specificațiile prezentate în tabel.
Fără piese magnetice, flotorul este integrat în jojă, acest indicator de nivel este ideal pentru utilizarea în rezervoare care conțin lichide murdare, apă, ulei, ulei de răcire, de asemenea, cu piese metalice din fier sau spume. În plus, operațiunea este independentă de conductivitatea electrică a fluidului.
Pentru a asigura cea mai mare siguranță, componentele electrice sunt separate de rezervor și perfect sigilate prin sudură cu ultrasunete.

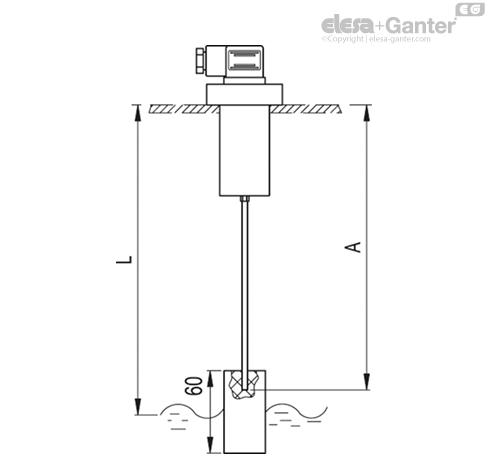

| Tabel pentru tăierea jojei |
|---|
Cotă de control L = (mm) | Marcaj jojă pentru nivelul minim A = (mm) |
| 120 | 116 |
| 140 | 137 |
| 160 | 158 |
| 180 | 179 |
| 200 | 200 |
| 220 | 221 |
| 240 | 242 |
| 260 | 263 |
| 280 | 284 |
| 300 | 305 |
| 320 | 326 |
| 340 | 347 |
| 360 | 368 |
| 380 | 389 |
| 400 | 410 |
| 420 | 431 |
| 440 | 452 |
| 460 | 473 |
| 480 | 494 |
| 500 | 515 |
Caracteristici electrice
Funcționarea senzorului electric
HFL-NO: contactul electric se deschide atunci când lichidul atinge nivelul de intervenție dorit.
HFL-NC: contactul electric se închide atunci când lichidul atinge nivelul de intervenție dorit.
| Caracteristici electrice |
|---|
| Alimentare cu curent electric | AC/DC |
| Contacte electrice | NO normal deschis NC normal închis |
| Tensiune maximă comutabilă | 230 Vdc, 230 Vac |
| Curentul maxim | 3 A |
| Putere comutabilă | 60 W 60 VA |
| Manșon de cablu | Pg 9 / Pg 11 UNIFICATE |
| Secțiune transversală conductori | Max. 1,5 mm2 |
Instrucțiuni de utilizare

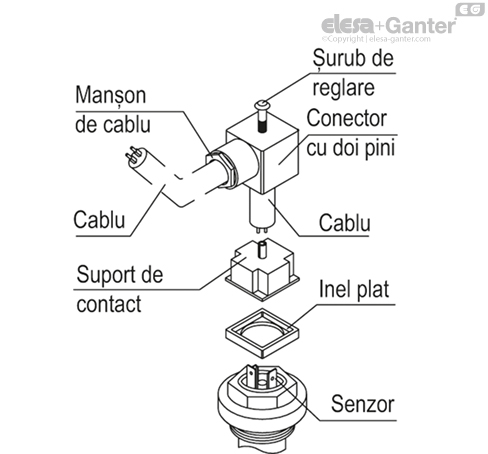

Instrucțiuni de asamblare a conectorului cu doi pini
- Scoateți conectorii din indicator deșurubând șurubul de fixare amplasat în partea inferioară, scoateți suporturile de contact și slăbiți presetupele.
- Introduceți cablul cu doi poli în conectori (conectori standard) și conectați firele la bornele nr. 1 și nr. 2 ale suporturilor de contact aferente.
- Asamblați prin apăsarea suporturilor de contact în conectorii reali în poziția dorită.
- Înșurubați conectorii la indicator și apoi strângeți presetupele.
