Specificații principale
Material
Tehnopolimer transparent pe bază de poliamidă (PA-T). Foarte rezistent la șocuri, solvenți, uleiuri cu aditivi, hidrocarburi alifatice și aromatice, benzină, nafta, esteri fosforici.
Șuruburi, piulițe și șaibe
Oțel zincat.
Inele de etanșare
Garnitură inelară din cauciuc sintetic NBR.
Rugozitatea sugerată a suprafeței de aplicare a inelului de etanșare Ra = 3 µm.
Flotor
Tehnopolimer expandat pe bază de poliamidă (PA), de culoare neagră, cu un element magnetic încorporat pentru a activa contactul electric atunci când nivelul uleiului scade la minimum; prag de alarmă situat la aproximativ 50 mm de centrul piuliței inferioare (în prezența uleiului mineral de tip CB68, conform ISO 3498, la 23°C).
Colier senzor
Tehnopolimer pe bază de polipropilenă (PP) rezistent la apă, de culoare neagră, cu releu încorporat (releu Reed) cu două conductoare conectate la conectorul cu doi pini.
Pentru o asamblare corectă, consultați Avertizări.
Conector pivotant cu doi pini
Cu garnitură de etanșare a cablului încorporată și suport de contact. Ieșire frontală sau laterală (dreapta sau stânga) inclusiv protecție împotriva stropilor de apă (clasa de protecție IP 65 conf. tabelul EN 60529-).
Ecran de contrast
Aluminiu lăcuit alb. Poziționarea ecranului în fanta exterioară din spatele indicatorului garantează cea mai bună protecție împotriva contactului direct cu fluidul.
Acesta poate fi scos prin partea înclinată, înainte de asamblare, pentru a permite inserarea de linii de nivel sau alte inscripții.
Execuții standard

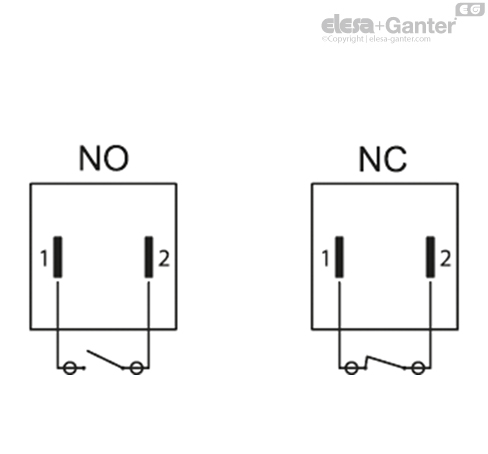

- cu contact electric normal închis.
Montaj
Când montarea nu este posibilă din interiorul rezervorului și pereții nu sunt suficient de groși, șuruburile pot fi utilizate împreună cu Set de montaj rapid-.
Temperatura maximă de lucru continuă
90°C (cu ulei).
Informații generale
Caracteristici și performanțe

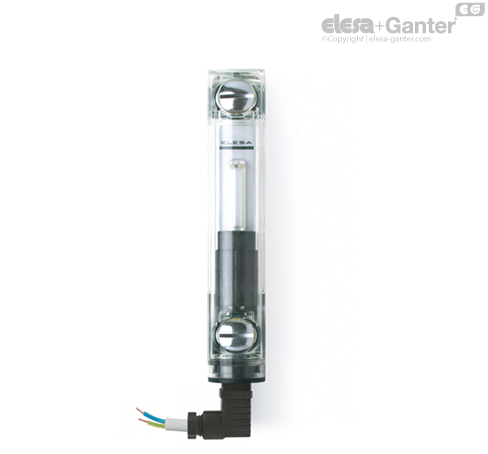

Indicatorul de nivel al coloanei HCX-E-AX generează un semnal electric atunci când nivelul uleiului scade la minimum, pe lângă controlul vizual.
Sudarea cu ultrasunete garantează o etanșare perfectă.
Vizibilitate maximă a nivelului de lichid chiar și din pozițiile laterale.
Efectul de lentilă asigură o vizibilitate mai bună a nivelului și temperaturii fluidului.
Date tehnice
În testele de laborator efectuate cu ulei mineral tip CB68 (conform ISO 3498) la 23°C pentru o perioadă limitată de timp, sudura a fost testată până la 13 bari.
Pentru utilizarea cu alte lichide și în condiții diferite de presiune și temperatură, vă rugăm să contactați Departamentul Tehnic ELESA.
În orice caz, vă sugerăm să verificați dacă produsul este adecvat în condițiile reale de lucru.
Instrucțiuni de utilizare

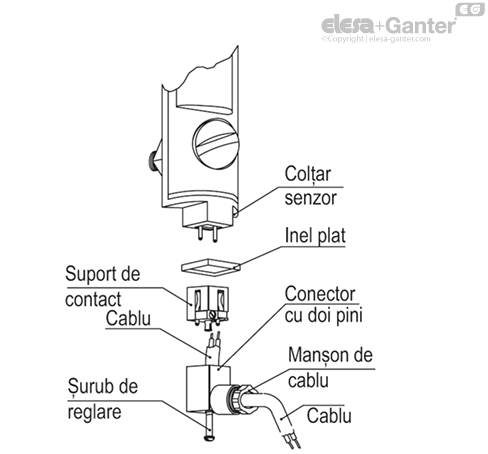

Instrucțiuni de asamblare a conectorului cu doi pini
- Scoateți conectorul din indicator deșurubând șurubul de fixare amplasat în partea inferioară, scoateți suportul de contact și slăbiți presetupa.
- Introduceți cablul cu doi poli în conector (conector standard) și conectați firele la bornele nr. 1 și nr. 2 ale suportului de contact.
- Asamblați prin apăsarea suportului contactului în conector în poziția dorită.
- Înșurubați conectorii la indicator și apoi strângeți presetupele.
