Specificații principale
Material
- Capac: tehnopolimer pe bază de poliamidă (PA), culoare neagră, finisaj semi-mat.
- Conector filetat: tehnopolimer pe bază de acetal (POM), culoare neagră, finisaj semi-mat.
Inele de etanșare
Garnitură inelară din cauciuc sintetic NBR.
Filtru de aer
Filtru de aer din spumă poliuretanică „Tech-foam” (bază de poliester), filtrare a aerului 40 µ.
Temperatura maximă de lucru continuă
80°C.
Informații generale
Caracteristici și aplicații

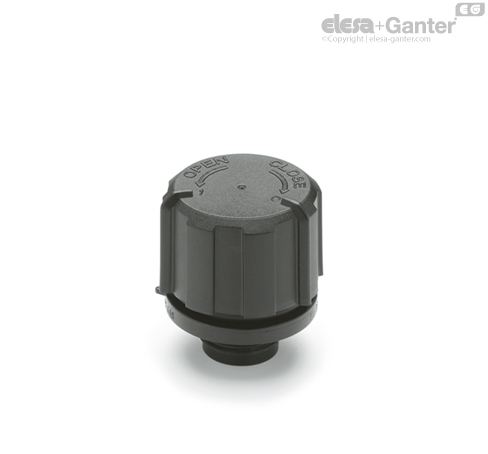

Capacul aerisitorului SFC (brevet ELESA) poate fi poziționat în două moduri diferite:
- Poziție de aerisire: aerul este lăsat să intre și să iasă din rezervor în condiții normale de utilizare.
- Poziție de închidere: un inel de etanșare între capac și flanșa conectorului filetat garantează o etanșare perfectă a gazului sau a lichidului conținut în rezervor.

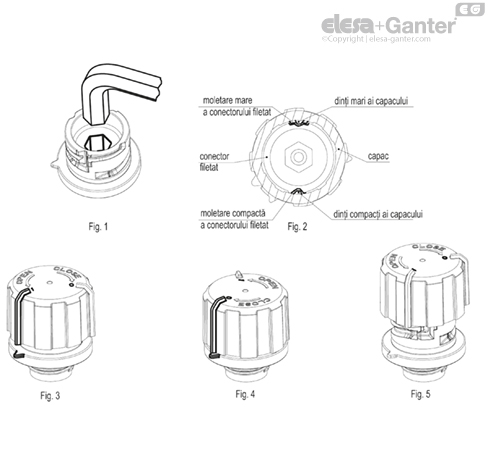

Instrucțiuni de asamblare
Instrucțiuni de asamblare
Toate componentele se furnizează neasamblate.
- Înșurubați conectorul filetat cu ajutorul unei prize hexagonale, strângând cuplul la 8 Nm (fig. 1).
- Introduceți filtrul din „spumă tehnică” în carcasa superioară corespunzătoare.
- Montați capacul pe conectorul filetat prin potrivirea corespunzătoare a celor doi dinți diferiți (unul mare și unul strâns) din interiorul capacului, cu striațiile relevante din partea superioară a conectorului filetat (fig. 2).
- Prin rotirea capacului în sensul acelor de ceasornic cu câteva grade, se atinge poziția supapei de aerisire: indexul de pe capacul marcat cu 1 este în linie cu indexul conectorului filetat (fig. 3).
- Prin rotirea în continuare a capacului în sensul acelor de ceasornic urmând săgeata închisă, se atinge poziția de închidere: indicele de pe capac marcat cu 0 este în linie cu indicele conectorului filetat (fig. 4).
- Pentru a ajunge din poziția de închidere la supapa de aerisire, rotiți capacul în sens invers acelor de ceasornic, urmând săgeata OPEN până când face clic.
- Prin rotirea în sens invers acelor de ceasornic a capacului urmând săgeata OPEN, este posibilă îndepărtarea capacului de pe conectorul filetat, permițând astfel operatorului să curețe cele două componente sau să înlocuiască filtrul (fig. 5).
