Specificație
Tip de profil
- Tip N: Ușor, 2 părți închise, deplasare cu 90°
Aluminiu
Anodizat, culoare naturală N
Informații

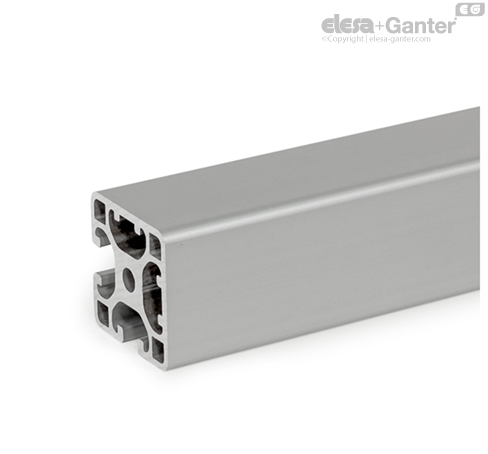

Profilele din aluminiu GN 11i cu canale parțial închise sunt produse prin turnare prin extrudare. Acestea pot fi utilizate, de exemplu, pentru construirea facilă a carcaselor de protecție, echipamentului la locul de muncă sau a pereților despărțitori, când este necesar un aspect atractiv .
Profilele din aluminiu în combinație cu accesoriile demontabile sau reutilizabile formează un sistem modular flexibil. Atașamentele pot fi fixate fie pe canale, fie pe suprafețele terminale prin găuri.
Părțile cu profiluri închise facilitează curățarea. Tipul de profil ușor este folosit de obicei pentru încărcături mici sau pentru construcții cu greutate optimizată.
Profilele din aluminiu sunt furnizate în pachete. Tabelul arată cantitatea inclusă în fiecare pachet.
Date mecanice (în direcția de extrudare)
- Material: Al Mg Si 0.5 F25 (EN AW – 6063)
- Starea livrării: învechit în mod artificial
- Acoperire anodizată: E6EV1 (culoare naturală), grosime strat: 10 μm
- Deviații dimensionale conform DIN EN 12020-2
- Rezistență la întindere Rm min. 245 N/mm²
- Punct de randament Rp0,2 min. 195 N/mm²
- Densitate 2.7 kg/dm³
- Coeficient de expansiune liniară 23,6x10-6 1/k
- Modul de elasticitate E ≈ 70,000 N/mm²
- Duritate ≈ 75HB -2.5/187.5
Sarcina de tracțiune admisă pe canal
| n | Mărimea grilei | Tip de profil | FN* în N |
| - | - | - | Cu piulițe T GN 50i |
| - | - | - | Tip N | Tip V | Tip S |
| 6 | 30 | Ușoare | 3000 | 3000 | - |
| 8 | 40 | Ușoare | 7500 | 5500 | - |
| 8 | 40 | Grele | 15000 | 15000 | 19000 |
* În funcție de dimensiunea filetului piuliței T
Proprietățile secțiunii transversale
Wx, Wy = Cuplu de rezistență axială împotriva curbării
lx, ly = al 2-lea moment al zonei împotriva curbării
lt = al 2-lea moment al zonei împotriva torsiunii
A = Secțiune transversală
A = Masa aferentă lungimii
| GN 10i Tip de profil ușor |
| s1 | s2 | n | Mărimea grilei | Axa de curbare x-x | Axa de curbare y-y | lt | A | m ≈ |
| - | - | - | - | lx în cm4 | Wx în cm3 | ly în cm4 | Wy în cm3 | în cm4 | în cm2 | in kg/m |
| 30 | 30 | 6 | 30 | 2.9 | 1.94 | 2.9 | 1.94 | 0.3 | 3.43 | 0.93 |
| 30 | 60 | 6 | 30 | 21.2 | 7.07 | 5.54 | 3.69 | 3.18 | 6.13 | 1.65 |
| 60 | 60 | 6 | 30 | 39.5 | 13.2 | 39.5 | 13.2 | 21.5 | 10.0 | 2.7 |
| 40 | 40 | 8 | 40 | 9.1 | 4.55 | 9.1 | 4.55 | 1.36 | 6.47 | 1.75 |
| 40 | 80 | 8 | 40 | 70.2 | 17.6 | 16.8 | 8.45 | 9.94 | 11.3 | 3.08 |
| 80 | 80 | 8 | 40 | 130.1 | 33.2 | 130.1 | 33.2 | 80.8 | 19.3 | 5.17 |
| GN 10i Tip de profil greu |
| s1 | s2 | n | Mărimea grilei | Axa de curbare x-x | Axa de curbare y-y | lt | A | m ≈ |
| - | - | - | - | lx în cm4 | Wx în cm3 | ly în cm4 | Wy în cm3 | în cm4 | în cm2 | in kg/m |
| 40 | 16 | 8 | 40 | 1.06 | 1.25 | 6.75 | 3.37 | 0.97 | 4.15 | 1.12 |
| 40 | 40 | 8 | 40 | 13.9 | 6.95 | 13.9 | 6.95 | 1.88 | 9.05 | 2.45 |
| 40 | 80 | 8 | 40 | 101.0 | 25.2 | 26.7 | 13.4 | 18.8 | 16.5 | 4.51 |
| 80 | 80 | 8 | 40 | 187.8 | 46.9 | 187.8 | 46.9 | 128.4 | 26.7 | 7.2 |
| GN 11i Tip de profil ușor |
| s1 | s2 | n | Mărimea grilei | Axa de curbare x-x | Axa de curbare y-y | lt | A | m ≈ |
| - | - | - | - | lx în cm4 | Wx în cm3 | ly în cm4 | Wy în cm3 | în cm4 | în cm2 | in kg/m |
| 40 | 40 | 8 | 40 | 9.63 | 4.96 | 9.63 | 4.96 | 5.41 | 6.79 | 1.83 |
