GN 11b
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Tip de profil
Aluminiu
anodizat, culoare naturală N

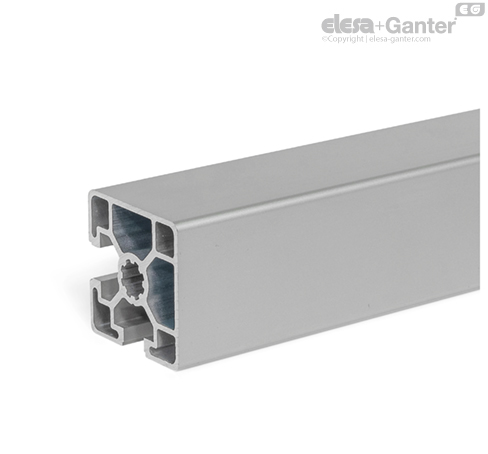

Profilele din aluminiu GN 11b cu canale parțial închise sunt produse prin turnare prin extrudare. Acestea pot fi utilizate, de exemplu, pentru construirea facilă a carcaselor de protecție, echipamentului la locul de muncă sau a pereților despărțitori, când este necesar un aspect atractiv .
Profilele din aluminiu în combinație cu accesoriile demontabile sau reutilizabile formează un sistem modular flexibil. Atașamentele pot fi fixate fie pe canale, fie pe suprafețele terminale prin găuri.
Părțile cu profiluri închise facilitează curățarea. Tipul de profil ușor este folosit de obicei pentru încărcături mici sau pentru construcții cu greutate optimizată.
Profilele din aluminiu sunt furnizate în pachete. Tabelul arată cantitatea inclusă în fiecare pachet.
| n | Mărimea grilei | Tip de profil | FN* în N | |||
| - | - | - | Cu piulițe T GN 50b | Cu piulițe pentru canalul T GN 51b | Cu șuruburi pentru canalul T GN 52b | |
| - | - | - | Tip V/F | Tip S | - | - |
| 8 | 30 | Grele | 2500 | 6000 | 3000 | 3500 |
| 10 | 40 | Ușoare | 7500 | - | 5500 | 9000 |
| 10 | 45 | Ușoare | 7500 | - | 5500 | 9000 |
| 10 | 45 | Grele | 8500 | 17500 | 7500 | 9000 |
Wx, Wy = Cuplu de rezistență axială împotriva curbării
lx, ly = al 2-lea moment al zonei împotriva curbării
A = Secțiune transversală
A = Masa aferentă lungimii
| GN 11b Tip de profil ușor | |||||||||
| s1 | s2 | n | Mărimea grilei | Axa de curbare x-x | Axa de curbare y-y | A | m ≈ | ||
| - | - | - | - | lx în cm4 | Wx în cm3 | ly în cm4 | Wy în cm3 | în cm2 | in kg/m |
| 45 | 45 | 10 | 45 | 11.82 | 5.11 | 11.82 | 5.11 | 6.08 | 1.64 |
