Informații

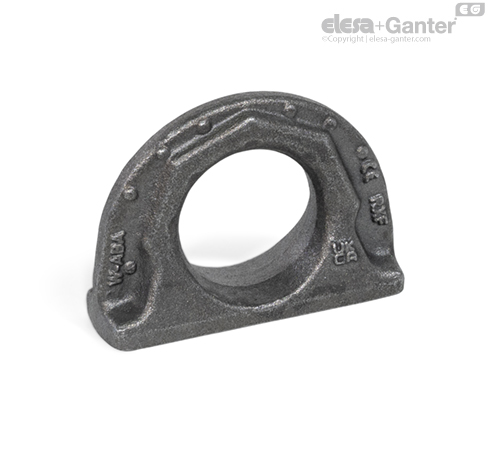

Punctele de ridicare GN 589 sunt destinate suspendării dispozitivului de ridicare și a elementelor de ancorare și se caracterizează printr-un profil deosebit de redus. Acestea sunt sudate, de exemplu, la punctele de prindere a încărcăturii sau direct pe încărcătură și pot absorbi sarcini în orice direcție.
Capacitatea nominală de încărcare specificată în tabel este marcată clar pe punctul de ridicare. Se aplică cazului de încărcare cel mai puțin favorabil al tipurilor de sarcină enumerate.
Punctele de ridicare GN 589 sunt conforme cu Directiva 2006/42/CE privind echipamentele tehnice.
Scadență de eliminare /Durată de viață/Instrucțiuni de siguranță

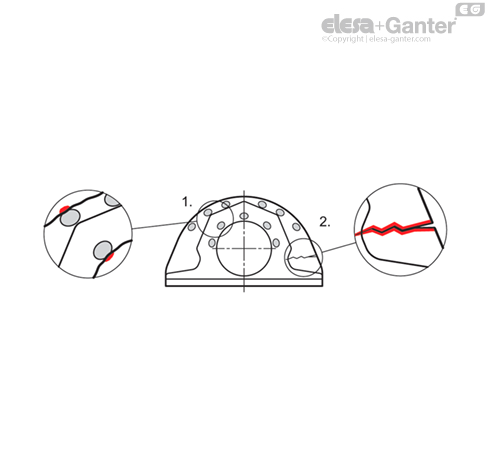

1. Urmele de uzură pot fi utilizate pentru a verifica uzura punctului de ridicare. Dacă acestea coincid cu conturul exterior sau cu conturul alezajului, s-a atins sfârșitul duratei de viață a punctului de ridicare, care este, de asemenea, denumit scadență de eliminare.
2. Dacă punctul de ridicare este îndoit sau prezintă deteriorări sau fisuri, nu mai este sigur să continuați să îl utilizați și, prin urmare, nu trebuie utilizat.
În ambele cazuri, punctul de ridicare trebuie înlocuit.

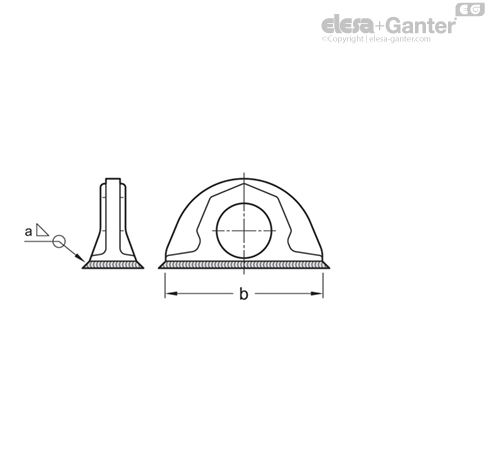

Instrucțiuni de fixare/sudare
| b | a mărime cusătură filet |
| 70 | 3 |
| 100 | 4 |
| 137 | 6 |
| 172 | 7 |
| 228 | 8 |
Sudarea trebuie să fie efectuată de un sudor autorizat în conformitate cu EN 287-1. Valorile de încărcare specificate sunt valabile pentru o temperatură de funcționare cuprinsă între -40 °C și +200 °C. Informații privind capacitatea de încărcare la temperaturi mai ridicate sunt disponibile la cerere.
Informațiile din instrucțiunile de utilizare trebuie respectate în timpul instalării, punerii în funcțiune și utilizării. Acestea sunt anexate produsului sau sunt furnizate digital pe pagina produsului la elesa-ganter.com.
