GN 581.5

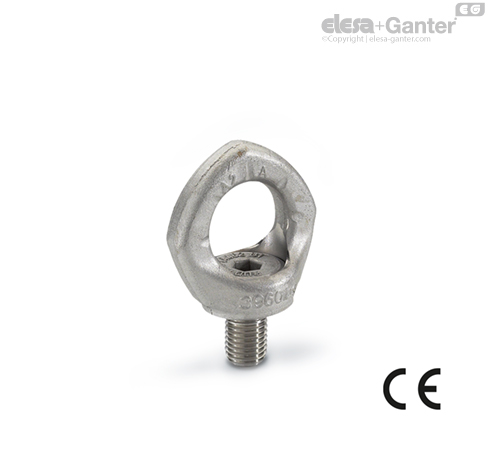

Inele de ridicare rotative

Inelele de ridicare cu șurub GN 581.5 sunt montate în lagăre rotative, permițând ajustarea direcției de acțiune a forței și împiedicând slăbirea sau răsturnarea accidentală (așa cum este posibil în cazul inelelor de ridicare cu șurub DIN 580). Inelele de ridicare cu șurub GN 581.5 oferă o capacitate mare de încărcare și sunt testate pentru a îndeplini standardele de siguranță (factor de siguranță 4).

Capacitatea nominală de încărcare menționată în tabelul de mai sus este marcată în mod clar pe inel. Se aplică la cea mai nefavorabilă aplicare a sarcinii dintre tipurile de sarcină enumerate mai jos.

Inelele de ridicare cu șurub GN 581.5 sunt conforme cu Directiva privind echipamentele tehnice 2006/42/CE și sunt testate BG.

Transponderul RFID integrat marchează și identifică în mod clar punctul de ridicare, de exemplu, în timpul inspecției periodice obligatorii.

Șurubul cu locaș hexagonal nu poate fi îndepărtat din inel.

Sarcinile indicate în paranteze se referă la capacitatea de încărcare a inelelor de ridicare cu șurub DIN 580 corespunzătoare. Dacă o astfel de valoare nu este indicată, nu este permisă utilizarea inelelor de ridicare cu șurub DIN 580!

Suprafața de înfiletare pentru inelele de ridicare cu șurub GN 581.5 trebuie să fie plană și în unghi drept față de gaura filetată; șanfrenarea trebuie să fie ≤ diametrul nominal al filetului.

Înșurubat, gulerul șurubului trebuie să aibă un contact ferm (nu utilizați șaibe), iar inelul de ridicare cu șurub trebuie să se rotească liber 360°.

Înainte de aplicarea sarcinii, rotiți inelul de ridicare cu șurub în direcția forței. Inelul de ridicare cu șurub nu este potrivit pentru cicluri de rotație frecvente sub încărcare.

Valorile de încărcare specificate se aplică pentru o lungime minimă de înșurubare de 1,5 × diametrul nominal al filetului în oțel inoxidabil cu o rezistență minimă la întindere de 37 kp/mm², la o temperatură ambiantă cuprinsă între - 40° C și + 280° C. Capacitatea de încărcare în condiții diferite, la cerere.

Instrucțiunile de utilizare conțin instrucțiuni suplimentare și sunt incluse cu fiecare inel de ridicare cu șurub.
