GN 5860

Inele de încărcare

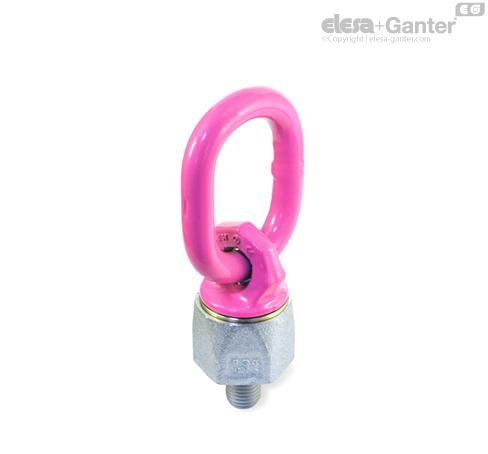

Inelele de ridicare GN 5860 se rotesc pe un lagăr cu bile. Inelul se rotește liber permițând susținerea de sarcini în orice direcție de tracțiune.

Capacitatea nominală de încărcare este indicată în mod clar pe corpul inelului de ridicare pivotant. Aceasta este valabilă pentru cel mai nefavorabil caz în ceea ce privește tipurile de sarcină enumerate alăturat. Inelele de încărcare GN 5860 sunt conforme cu Directiva 2006 / 42 / EG privind ingineria mecanică și sunt testate BG.

Transponderul RFID integrat marchează și identifică în mod clar cablul și echipamentul de ridicare, de exemplu, în timpul inspecției periodice obligatorii.

• Instrucțiuni de utilizare pentru GN 5860

• Valorile de rezistență ale șuruburilor

Metodă de montaj
Număr	1	1	2	2	2	2	2	3 și 4	3 și 4	3 și 4
Unghiuri de înclinare	0°	90°	0°	90°	0° până la 45 °	45° până la 60°	asimetrie	0° până la 45 °	45° până la 60°	asimetrie
Factor	1	1	2	2	1.4	1	1	2.1	1.5	1
M 8	0.60 t	0.30 t	1.20 t	0.60 t	0.42 t	0.30 t	0.30 t	0.63 t	0.45 t	0.30 t
M 10	0.90 t	0.45 t	1.80 t	0.90 t	0.63 t	0.40 t	0.40 t	0.94 t	0.67 t	0.40 t
M 12	1.20 t	0.60 t	2.40 t	1.20 t	0.84 t	0.60 t	0.60 t	1.26 t	0.90 t	0.60 t
M 16	2.60 t	1.30 t	5.20 t	2.60 t	1.82 t	1.30 t	1.30 t	2.73 t	1.95 t	1.30 t
M 20	4.00 t	2.00 t	8.00 t	4.00 t	2.80 t	2.00 t	2.00 t	4.25 t	3.00 t	2.00 t
M 24	7.00 t	3.50 t	14.00 t	7.00 t	4.90 t	3.50 t	3.50 t	7.35 t	5.25 t	3.50 t
M 30	10.00 t	5.00 t	20.00 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t

Tabelul referitor la capacitatea de încărcare de mai sus indică sarcinile maxime în tone metrice în funcție de tipul de inel de încărcare și la o temperatură de funcționare cuprinsă între -40 °C și +100 °C, cu un coeficient de siguranță de 4 luat în considerare pentru toate valorile.

Inelele de încărcare GN 5860 pot fi utilizate numai dacă sunt filetate cu adâncimea minimă de înfiletare, care depinde de material, precum și dacă suprafața de contact a șurubului este plană și paralelă cu fața găurii filetate.

În cazul în care este montat permanent, șurubul cu ochi pivotant trebuie să se rotească liber la 360 de grade și nu trebuie să se sprijine pe margini sau pe alte elemente de fixare, de exemplu, pe cârligele macaralelor. Inelele de ridicare nu sunt potrivite pentru mișcarea de rotație permanentă sub sarcină.

Instrucțiunile de operare cu mai multe detalii și specificații sunt incluse la fiecare livrare (consultați www.elesa-ganter.com).



• altă lungime a șurubului l
