GN 418.2

Șuruburi de strângere cu camă

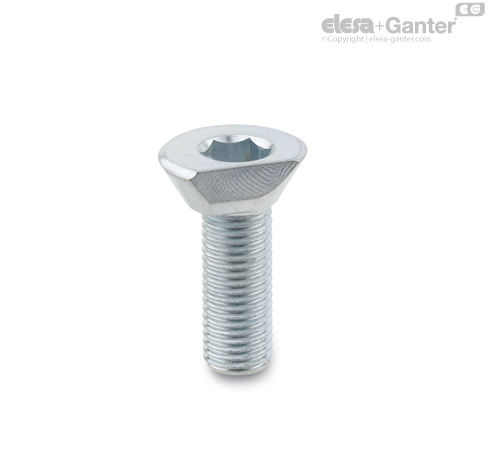

Șuruburile cu strângere cu camă GN 418.2 sunt elemente robuste și compacte, necesitând un spațiu minim de instalare și oferind un confort și o manevrare extrem de ușoară.

Forțele de strângere F indicate în tabel se referă la cuplul de strângere maxim admis și la adâncimea de înfiletare specificată.

• Valorile de rezistență ale șuruburilor

Funcție

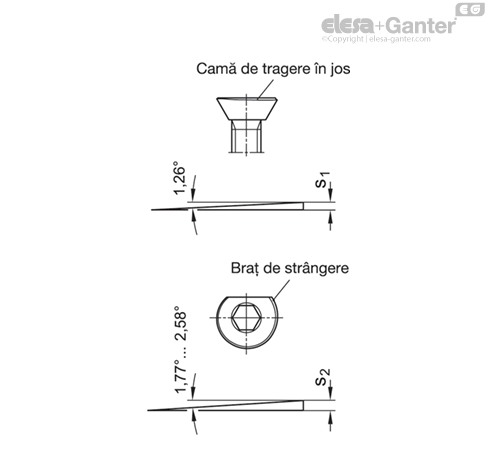

Capul șurubului de strângere cu came are două came: o camă de strângere radială (cu o conicitate suplimentară de 30°) și o camă de tragere axială. Camele asigură aceeași forță de strângere în orice poziție unghiulară. De asemenea, cama este auto-blocantă.

Pe punctul de strângere acționează componente ale forței care generează un efect de tragere în jos și care, în plus față de frecare, fac ca piesa de prelucrat să fie presată pe un reazem fix. Un efect suplimentar de tragere în jos este creat și de conicitatea de 30°.

Pentru a asigura o prindere sigură și securizată în orice aplicație, este disponibilă o versiune pe dreapta (cu filet către dreapta) și o versiune pe stânga (cu filet către stânga).



Instrucțiuni de asamblare

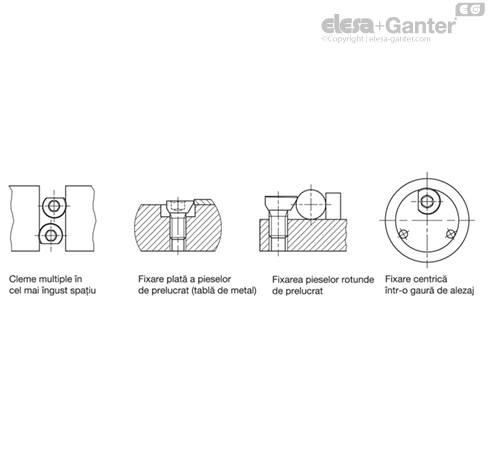

• Poziția găurilor filetate conform specificațiilor

• Înfiletați șurubul de strângere cu camă la înălțimea dorită și așezați-l cu partea plană orientată spre piesa de prelucrat (respectați adâncimea minimă de înfiletare t)

• Pentru ca efectul de strângere să se producă mai sus de capul conic, înălțimea minimă de strângere ar trebui să fie h₂

• Pentru strângere este necesară o rotație de aproximativ 135°
