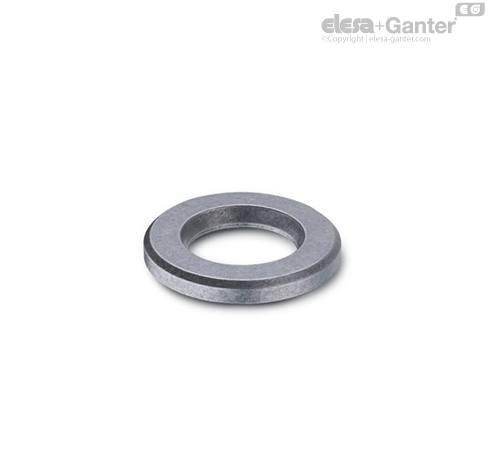

GN 6339

Șaibe pentru sarcini grele

Influența unei șaibe asupra calității conexiunii filetate este un aspect adesea subestimat. Cu ajutorul șaibelor GN 6339, se poate stabili calitatea înaltă a conexiunilor pretensionate prin înfiletare.

Se poate atinge o forță de strângere fixă ridicată, evitându-se pierderea tensiunii.

La o forță de strângere pretensionată specifică, este adesea posibil să se utilizeze șuruburi mai subțiri. Acest lucru poate avea ca rezultat un raport mai bun între distanța de strângere și diametrul șurubului pentru a minimiza pericolul apariției unei defecțiuni.

Suprafața de contact netedă călită a capului de șurub/șurubului determină un coeficient de frecare mai mic și mai constant, chiar și atunci când sunt necesare operațiuni continue de strângere și de eliberare.

Șaibele GN 6339 se potrivesc doar pentru șuruburi pentru construcția de mașini din clasele 8.8 / 10.9 / 12.9 și nu pentru șuruburile de oțel DIN 6914.

• Toleranțe fundamentale-ISO

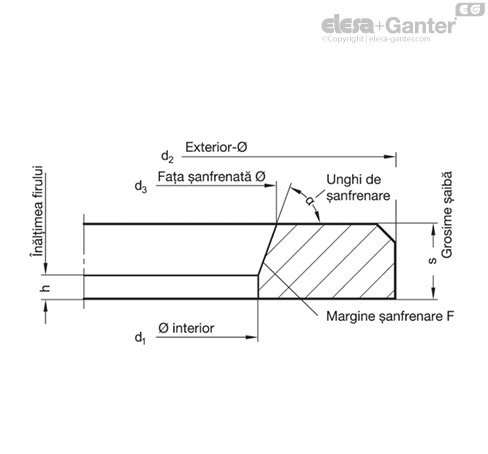

Diametru exterior d₂

Diametrul exterior d₂ de tip scurt se referă la șaibele DIN 125 / ISO 7089, iar tipul lung la șaibele DIN 7349.

Diametru suprafață frontală șanfrenată d₃

Această dimensiune este, împreună cu unghiul de șanfrenare α=70° și cu diametrul interior d₁, cea mai importantă dimensiune a acestor șaibe pentru sarcini grele. Diametrul d₃ este de fapt, chiar și în intervalul inferior de toleranță, mai mare decât contactul maxim de sub diametrul capului unui șurub. Acest lucru va asigura că șanfrenarea d₃ a șaibei călite nu va fi presată pe raza de sub cap, cauzând o indentare a șurubului care l-ar putea deteriora.

Diametru interior d₁

Diametrul interior d₁ este menținut cât mai mic posibil, asigurând centrarea șurubul inserat în șaibă. Alegerea unei perechi potrivite de șurub și șaibă cu cel mai mic joc radial este importantă pentru a evita o nepotrivire între diametrul șanfrenului d₃ și diametrul maxim al zonei de contact al capului șurubului.

Unghi de șanfrenare α = 70° ± 2°

Acest unghi relativ mare este necesar când se utilizează șuruburi hexagonale pentru a evita interferența cu diametrul d₃ al feței șanfrenului șaibei.

Margine șanfrenare F

Marginea de șanfrenare F, așa cum reiese din d₃ și d₁ creează o muchie care asigură cel mai mic joc radial în tranziția tijei șurubului către cap.Chiar și cu unghiul minim de α = 68° și cea mai mică dimensiune d₁ și d₃, acest joc radial este suficient pentru toate șuruburile în conformitate cu DIN EN.

Înălțimea h

Aceasta este înălțimea părții cilindrice a diametrului interior d₁, h, care ar trebui să fie cât mai mare posibilă în raport cu pasul filetului șurubului.

Grosimea șaibei s

Șaibele GN 6339 sunt mai mari în comparație cu șaibele DIN (cu excepția: DIN 7439 care este egal cu tipul înalt).O grosime mai mare produce o șaibă mai robustă. Drept urmare, ținând cont de șanfrenul d₃, se stabilește o înălțime minimă, care asigură că filetul șurubului nu va fi deteriorat în timpul strângerii.
