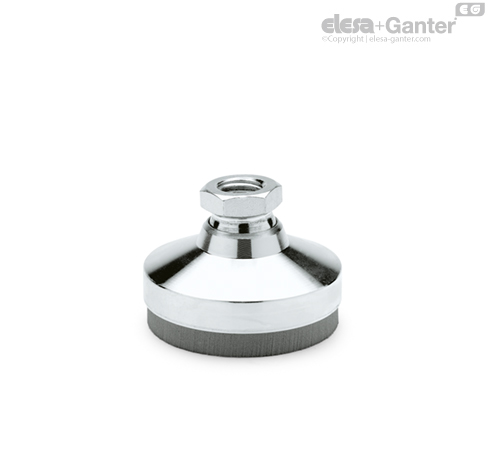

Specificație
Tip
- Tip SV: cu element de amortizare
- Clasa de rezistență la întindere 5.8
Element de amortizare
Elastomer (PUR)
- Interval de operare între -30 °C și 70 °C
Piuliță hexagonală ISO 4032
Oțel zincat, pasivat albastru
Informații
Sarcina indicată în tabelul cu picioare de nivelare GN 342.1 este o recomandare până la care elementul de amortizare poate fi expus permanent.
Sarcina statică egalizează forța în jurul valorii de 0,4 N/mm2 la care materialul de amortizare atinge capacitatea sa dinamică optimă. Acest lucru ține cont, de asemenea, de sarcina suplimentară de până la 0,6 N/mm2, în cazul unei sarcini dinamice.
Picioarele de nivelare GN 342.1 nu pot fi demontate.
Absorbția vibrațiilor - grafic de performanță
Atunci când utilizați piciorul de nivelare GN 342.1, are loc următoarea diferențiere în absorbția vibrațiilor:
Vibrații active:
Vibrațiile transmise în apropiere sau echipamentului asociat, de exemplu, de la utilajul de lucru.
Vibrații pasive:
Vibrațiile transmise către echipament sau componente de la mediul sau bazele vibrante.
Eficiența absorbției vibrațiilor depinde de frecvența interferenței vibrației care trebuie absorbite, precum și de frecvența rezonanței elementului de amortizat însuși.
Efectul de absorbție a vibrațiilor este atins atunci când frecvența interferenței este mai mare decât √2 ori frecvența rezonanței elementului de amortizare. Cu cât diferența [∆] dintre cele două este mai mare, cu atât mai bun este efectul de amortizare.
Frecvența rezonanței tamponului de amortizare depinde de tipul (compoziția) secțiunii transversale a materialului și sarcinii statice.
Graficele din stânga indică toate datele necesare materialului de bază (SR 450-12) al elementului de amortizare. Elementele de amortizare cu alte proprietăți de absorbție sunt disponibile la cerere.
Exemplu
Estimarea unei sarcini per picior de nivelare: 400 N
Picior de nivelare la compresie d1 = 32
400 N / 707 mm2 = 0.57 N/mm2
Picior de nivelare la compresie d1 = 40
400 N / 11340 mm2= 0.34 N/mm2
Astfel se vor alege picioarele de nivelare cu d1 = 40, care exclud o presiune de 0,4 N/mm2.
Graficul de mai sus indică:
Frecvența rezonanței cu compresie 0,34 N/mm2: 17,5 Hz
Graficul de mai jos indică:
Gradul de izolare la frecvența interferenței de 66 Hz (P1): 92%
Gradul de izolare la frecvența interferenței de 98 Hz (P2): 97%
La frecvența interferenței de aproximativ 200 Hz, gradul de izolare este de 100%.
