Specificații principale
Material
Tehnopolimer pe bază de poliamidă (PA), de culoare gri.
Execuții standard

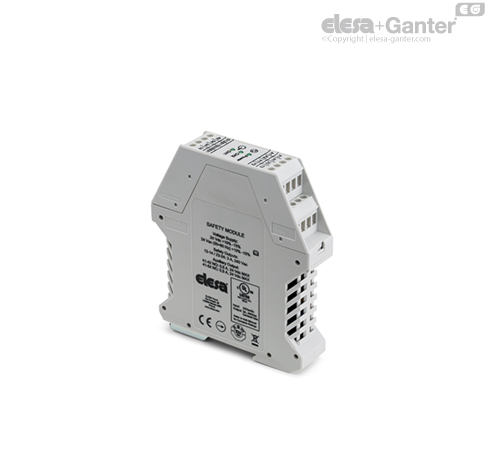

Unitate de comandă de siguranță pentru categoriile 3 și 4.
- CN-SFT.115: dimensiuni standard.
- CN-SFT.46: dimensiuni reduse.
Blocuri de contact în execuția standard:
- NO-NC: 1 contact NO + 1 contact NC.
Informații generale
Caracteristici și aplicații
CN-SFT poate fi utilizat împreună cu următoarele produse Elesa:
Unitatea de comandă de siguranță CN-SFT poate să controleze starea a două contacte (senzori magnetici de siguranță Reed, butoane de urgență, întrerupătoare mecanice de siguranță, mecanisme de inter-blocare de siguranță pentru apărători mobile): ieșirea este activată prin apăsarea și eliberarea butonului START (resetare) numai în cazul în care contactul NO este deschis, iar contactul NC este închis (versiunea NO-NC) sau numai dacă cele două contacte NC sunt închise (versiunea NC-NC).

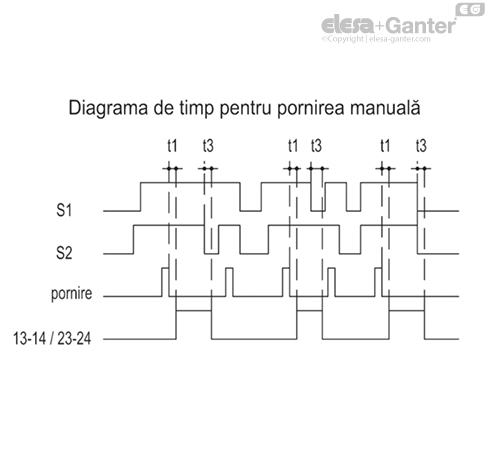

Comutarea chiar și a unui singur contact de intrare are ca rezultat o situare sigură, plasând ieșirile de siguranță într-o stare deschisă și împiedicându-le să se închidă din nou, chiar și după o nouă comutare a contactului și apăsarea butonului START (resetare).
| Tabel de LED-uri |
|---|
| Funcție | LED | Culoare | Stare |
| Sursă de alimentare | PWR | Verde | on |
| Ieșirile 13-14 și 23-24: DESCHISE | CH1 - CH2 | Verde - Verde | off - off |
| Ieșirea 41-42: DESCHISĂ |
| Ieșirea 41-54: ÎNCHISĂ |
| Ieșirile 13-14 și 23-24: ÎNCHISE | CH1 - CH2 | Verde - Verde | on - on |
| Ieșirea 41-42: ÎNCHISĂ |
| Ieșirea 41-54: DESCHISĂ |
Conexiuni electrice

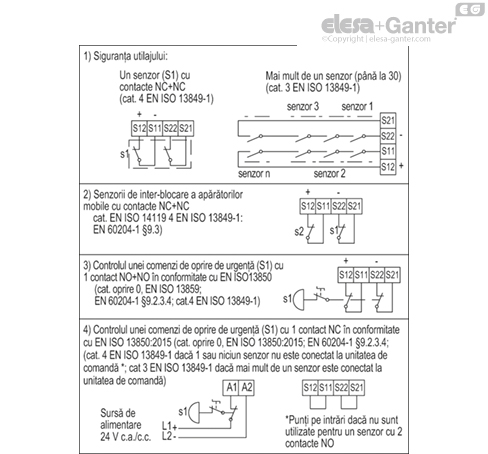

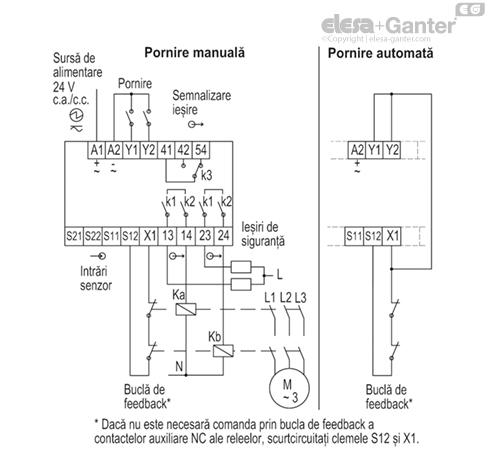

Modelul CN-SFT.115-2NC și modelul CN-SFT.46-2NC
NOTĂ: contactul care este închis în mod normal atunci când apărătoarea este închisă, este considerată intrarea NC.

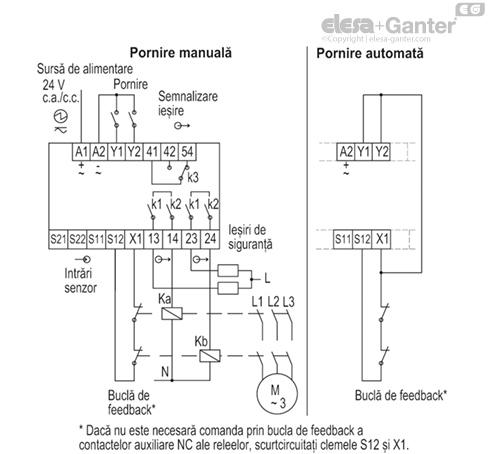

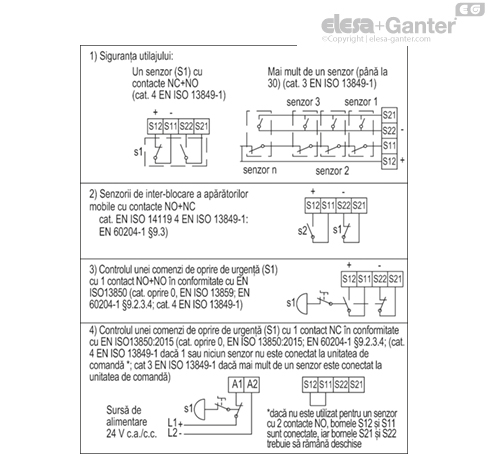

Modelul CN-SFT.115-1NC+1NO și modelul CN-SFT.46-1NC+1NO
NOTĂ: contactul care este închis în mod normal atunci când apărătoarea este închisă, este considerată intrarea NC. Contactul care este deschis în mod normal atunci când ușa este închisă, este considerată intrarea NO.
