GN 3331

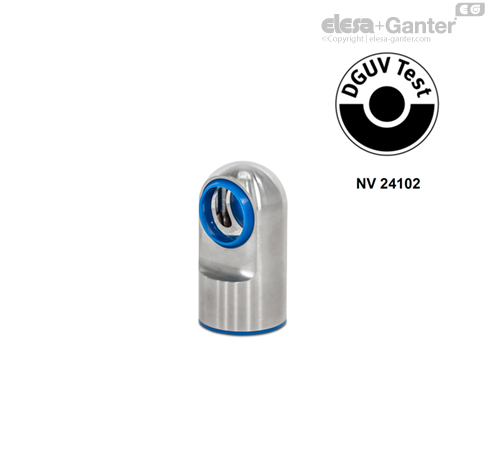

Brațe de mâner

Mânerele T GN 5064 sunt conforme cu normele de testare DGUV și sunt destinate utilizării în zone igienice. !from duplication! Suprafața de montaj etanșă permite montarea fără goluri. Finisajul de înaltă calitate, precum și geometria non concavă împiedică aderarea murdăriei și facilitează curățarea.

Brațele de mâner sunt proiectate pentru folosirea cu mânere tubulare GN 3330 pentru a reduce distanțele mari între punctele de montaj sau sarcinile excesive pe brațele de mâner. Indiferent de utilizarea mânerului, se pot utiliza suporturi pentru a fixa tijele și țevile cu diametru corespunzător d₁. Țeava sau tija este fixată în timpul instalării folosind pana de strângere integrată.

Igiena maximă este o cerință fundamentală, nu numai pentru locul în care se produc alimente. De asemenea, igiena joacă un rol din ce în ce mai important în alte domenii industriale, de la industria farmaceutică la fabricarea vopselelor și a coloranților. În prezent, o problemă majoră este fabricarea de produse fără adaos de conservanți sau cu cât mai puțini conservanți adăugați posibil - atingând în același timp o perioadă lungă de valabilitate. Cu toate acestea, acest lucru poate fi realizat numai într-un mediu de producție în care sunt excluse toate riscurile de contaminare cu microorganisme sau murdărie. Pentru construcția de instalații, acest lucru înseamnă că toate componentele, elementele, precum și suprafețele trebuie proiectate în consecință. Contaminanții nu trebuie să se acumuleze și trebuie să fie ușor de îndepărtat.

Deoarece chiar și cele mai șterse pete pot contamina întregi linii de producție, Elesa+Ganter a decis să dezvolte o serie specială de Piese Standard, care îndeplinesc cerințele înalte ale EHEDG, DGUV și ale Standardelor Sanitare 3-A, Inc.

Piesele standard din linia de produse „design igienic” sunt etichetate cu pictograma HD. Acestea combină calitatea înaltă a suprafeței, nu are spații moarte, cavități exterioare și zone de prindere etanșate. Un concept de etanșare bazat pe calcule FEM asigură o presiune de contact fiabilă după instalare. Designul igienic înseamnă, de asemenea, că timpul și materialele necesare pentru curățarea regulată sunt reduse semnificativ - ceea ce reduce, de asemenea, în mod considerabil costurile de operare.

În industria alimentară, tehnologia medicală și industria farmaceutică, siguranța produselor și protecția consumatorilor sunt din ce în ce mai importante. Datorită proprietăților lor specifice, piesele standard cu design igienic pot sprijini procesul de producție în aceste zone sensibile și pot facilita fabricarea de produse cu o durată lungă de valabilitate, care nu conțin conservanți.

Lucrări de curățare mai puține și mai rapide (pot fi de până la 25% din timpul de producție), prin urmare

Material

Suprafețe

EHEDG (European Hygienic Engineering & Design Group)

3-A Sanitary Standard, Inc.

BGN (Berufsgenossenschaft Nahrungsmittel und Gastgewerbe) [Asociația Comercianților de Produse Alimentare și din Ospitalitate]

Pentru piesele standard care sunt listate în Design igienic, garniturile de etanșare au funcția centrală de a proteja spațiile libere, cavitățile exterioare și fisurile de pătrunderea lichidelor de curățare sau a reziduurilor de produs.

Pentru aceasta, este necesară o pretensionare sau o presare definită a dispozitivelor de etanșare și de ștergere pentru o etanșare fiabilă și permanentă de la momentul instalării. In cadrul liniei de produse cu design igienic, spațiile de instalare a garniturilor de etanșare și secțiunile transversale ale acestora sunt calculate și proiectate cu ajutorul unui software de simulare, astfel încât să se obțină compresia necesară a suprafeței la instalare, iar materialul de etanșare să nu fie supus unei presiuni excesive.

În funcție de versiune și de tipul de utilizare, este posibil să fie necesară înlocuirea garniturilor de etanșare în cazul deteriorării sau pentru întreținerea preventivă. Pentru aceasta, Elesa+Ganter furnizează garniturile relevante ca piese de schimb sau le oferă sub GN 7600 și GN 7607 ca piese standard.
