Informații generale

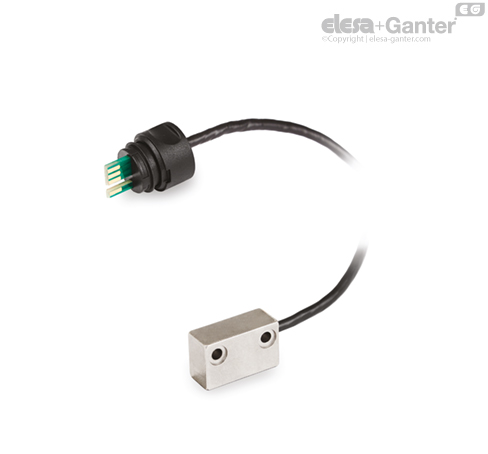

Senzor
Corp din aliaj de zinc turnat sub presiune, placat cu nichel
Cablu
Cablu ecranat cu manta neagră de PVC Ø 3,5 mm, raza de îndoire la deplasare ≥ 34 mm.
Conector (protecție IP67)
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), culoare neagră, finisaj mat.
Garnitură inelară din cauciuc NBR.
Informații generale
Caracteristici și aplicații
Asamblare cu clic care facilitează introducerea și garantează conectarea corectă chiar și în prezența vibrațiilor.
Alte execuții
Variante speciale la cerere
Senzor magnetic cu cablu de diferite lungimi (max. 5 m).
Instrucțiuni de utilizare
Instrucțiuni de asamblare

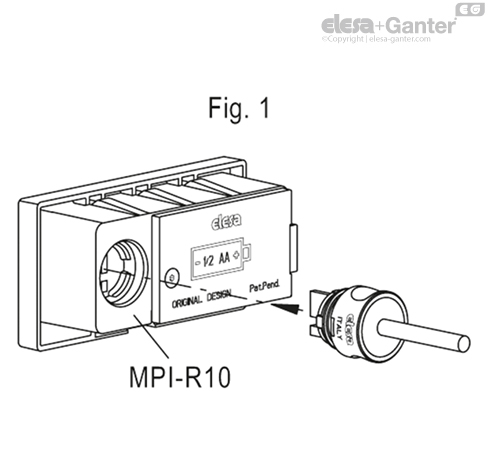

- Introduceți conectorul în slotul corespunzător al sistemului de măsurare magnetic MPI-R10 și împingeți-l până când se aude un clic (Fig.1).
- Fixați senzorul magnetic folosind șuruburi M3 (nu sunt incluse în livrare). Distanța dintre senzor și banda magnetică pentru a asigura o citire corectă a deplasării: max 1 mm.
Instrucțiuni de asamblare

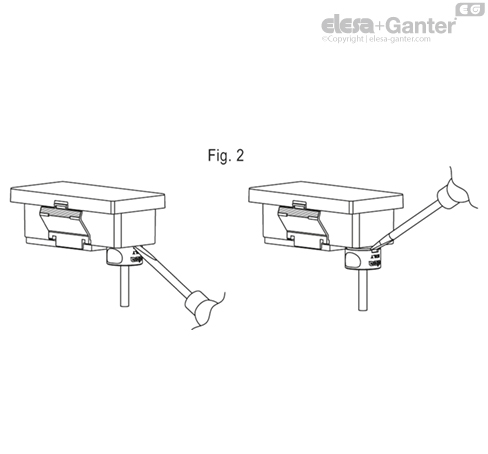

Conectorul poate fi scos pur și simplu prin tragerea cu degetele, prinzând de partea cu crestături. Dacă este necesar, utilizați o șurubelniță dreaptă pentru a ajuta extragerea conectorului (Fig. 2).
