GN 115.6

Mini-încuietori din oțel inoxidabil

Mini-încuietorile GN 115.6 au dimensiuni mai mici decât încuietorile GN 115.

Acestea se blochează printr-o operațiune de rotire limitată la 90°, care deplasează brațul de blocare în spatele tocului ușii. Teșiturile sistemului de blocare ușurează închiderea ușii.

Încuietorile cu brațe de blocare diferite acoperă o distanță de blocare A de la 7,5 la 19,5 mm.

În versiunea lor standard, încuietorile au aceeași încuietoare/aceeași cheie.

Mini-încuietorile GN 115.6 sunt furnizate cu o încuietoare închisă lejer.

• Lista tipurilor de încuietori

• Clase de protecție IP

• Caracteristici oțel inoxidabil

• Chei tubulare GN 119.2

• Capace de protecție  GN 120

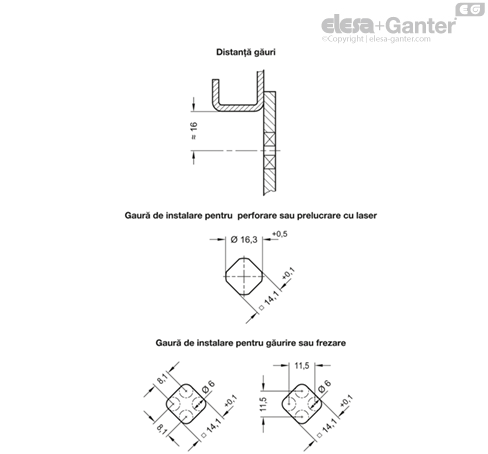

Pentru instalare, setați un diametru al găurii în ușă, așa cum se arată în desenul de asamblare.

Odată asamblată, încuietoarea este împinsă prin diametrul găurii din față. Piulița hexagonală poate fi apoi împinsă peste încuietoarea din spate și fixată în poziție.

Diametrul găurii de instalare din canatul de ușă este de obicei generat prin perforare sau prin prelucrarea cu laser în producția de serie.

Pentru foi de oțel de serie mică și sub 2 mm grosime, ștanța GN 123 sunt instrumentul preferat.

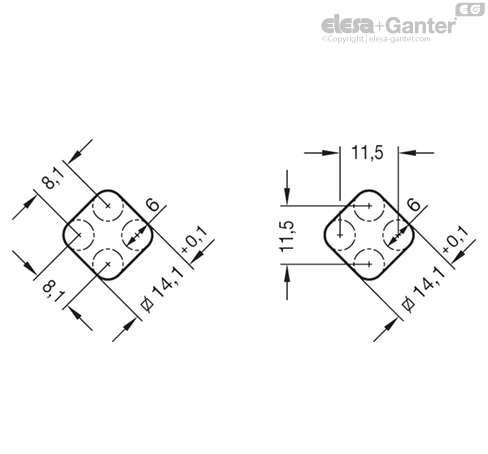

Diametrul găurii de instalare poate fi, de asemenea, setat prin găurire/frezare, așa cum se arată în desenele de ansamblu.
