Specificație
Tipuri
- Tip VK8: operare cu ax pătrat A/F8
- Tip VDE: operare cu bit dublu
- Tip RG: operare cu buton moletat GN 7336
- Tip KG: operare cu buton fluture
- Tip HG: operare cu manetă
- Mecanism de blocare AISI 316
toate mânerele (tip RG / KG / HG)
Clasa de protecție: IP 65
Informații

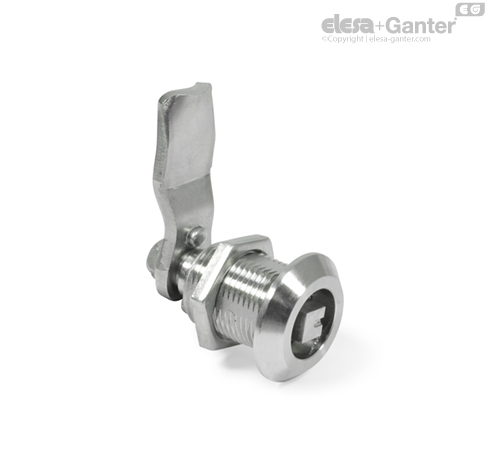

Încuietorile rotative cu clemă oțel inoxidabil GN 516.5 au un mecanism de închidere care transferă mișcarea de rotație a elementului/cheii de acționare într-o rotire de 90° și apoi într-o cursă liniară de 6 mm.
Acest mecanism este conceput pentru aplicații comune, cum ar fi realizarea unui interblocaj strâns și rezistent la vibrații în poziția finală (poziție de reținere) în legătură cu un element elastic (ușă/etanșare carcasă).
9 încuietori cu brațe de blocare diferite vor acoperi distanțele de blocare (zonele de reținere) cuprinse între 19 și 41 mm. Dacă poziția de reținere măsurată se situează între două distanțe de blocare A, trebuie selectată următoarea valoare mai mică.
Încuietorile rotative cu clemă GN 516.5 sunt furnizate cu un dispozitiv de blocare închis lejer.
Instrucțiuni privind fabricarea și asamblarea

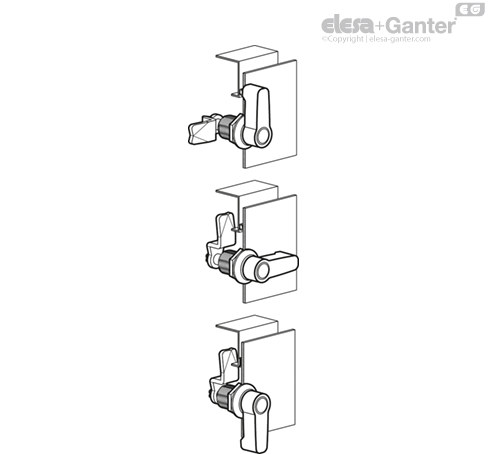

1. Prindeți în poziția de pornire.
2. Prima rotire la 90° a dispozitivului de acționare a cheii deplasează încuietoarea în poziția obișnuită de blocare.
3. Rotirea dispozitivului de acționare cu încă 90° va trage axul încuietorii în direcție liniară cu 6 mm, trăgând canatul ușii pe cadru sau pe garnitură și generând o blocare rezistentă la vibrații.
cuplu maxim: 4,5 Nm
forța axială maximă: 340 N
sarcină statică maximă: 340 N

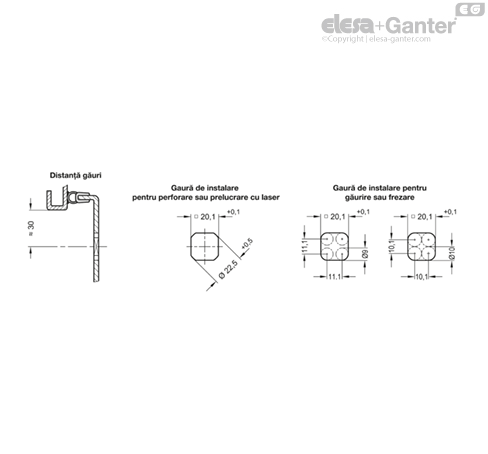

Pentru instalare, faceți o gaură în ușă, așa cum se arată în desenul de ansamblu. Odată asamblată, încuietoarea rotativă cu clemă este împinsă prin diametrul găurii din față. Piulița hexagonală poate fi apoi împinsă peste încuietoarea din spate și fixată în poziție.
Diametrul găurii de instalare din canatul de ușă este de obicei generat prin perforare sau prin folosirea laserului în producția de serie.
Pentru foi de oțel de serie mică și sub 2 mm grosime, ștanța GN 123 sunt instrumentul preferat.

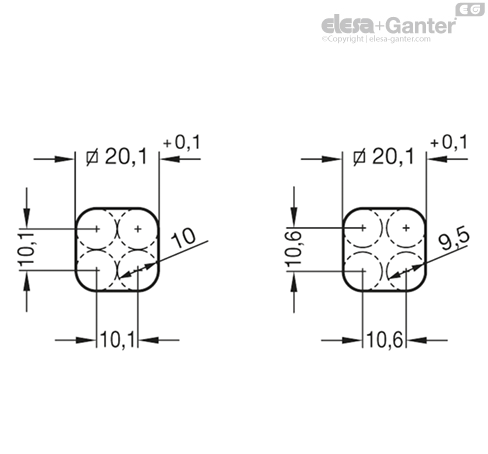

Diametrul găurii de instalare poate fi, de asemenea, setat prin găurire/frezare, așa cum se arată în desenele de ansamblu.
