Specificație
Tipuri
- Tip RG: funcționare cu buton moletat
- Tip VK7: operare cu ax pătrat A/F7
- Tip VK8: operare cu ax pătrat A/F8
- Tip DK: operare cu ax triunghiular (DK7)
- Tip SK6: funcționare cu hexagon A/F6
- Tip VDE: operare cu bit dublu
Corp
Aliaj de zinc turnat
protecție de plastic negru
negru, RAL 9005, finisaj texturat
alte componente
Oțel
zincat, pasivat albastru
Buton moletat (tip RG)
Plastic (poliamidă PA)
- Capac de protecție, gri deschis mat
Informații

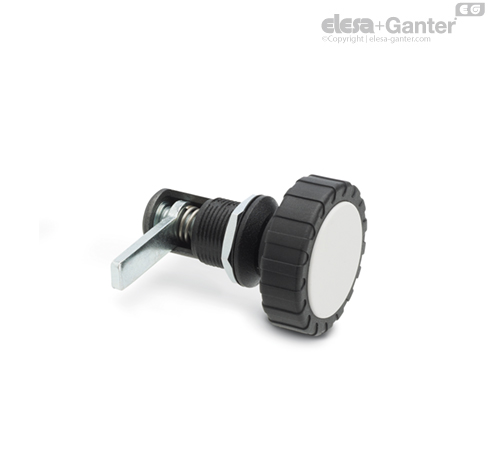

Caracteristica remarcabilă a încuietorilor rotative cu strângere GN 116.1 este intervalul lor amplu de strângere de 12 mm, cu 5 intervale de la A1 la A5 acoperind un interval de strângere de 4 până la 46 mm cu suprapunere amplă. Această configurație permite curse mari de închidere în cadrul spațierilor individuale ale intervalelor de strângere, de exemplu în conexiune cu garniturile.
Cu cuplul strângere permis de 2Nm pentru șurubul de strângere, cheia generează o forță de închidere de aproximativ 300 Nm la cheie.
Instrucțiuni privind instalarea și asamblarea
Prin rotirea încuietorii în sens orar, cheia este rotită mai întâi cu 90° și astfel mutată în poziția de închidere.
Când continuați rotirea, filetul (M10) o va deplasa în direcție axială (max. 12 mm) și în final va fixa ușa pe cadru.
La deschidere, rotind în sens antiorar, cheia se va deplasa înapoi și va elibera ușa cu o rotire de 90°.
Arcul de presiune generează fricțiunea necesară pentru o rotire la 90°.

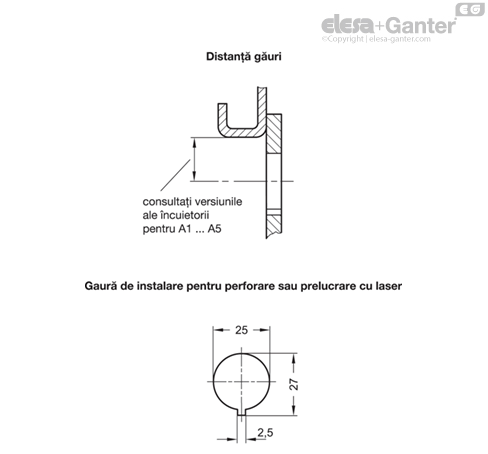

La montare, ușa este prevăzută cu o gaură, așa cum este indicat în schiță.
Mecanismul de interblocaj este împins prin gaură din față, piulița hexagonală poate fi împinsă peste cheie din spate. Etapa de montare este posibilă doar dacă cheia este amplasată axial în poziția finală și aproximativ la mijlocul intervalului de rotație.
