Specificație

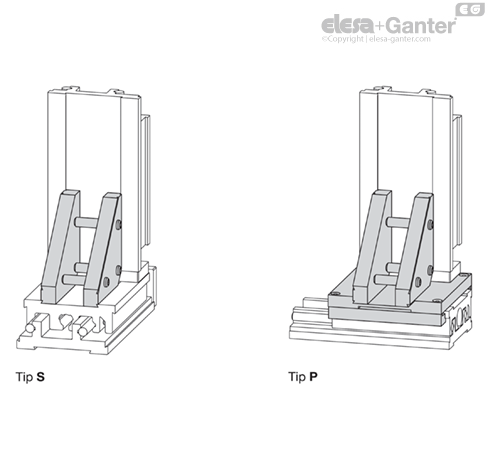

Tipuri
- Tip P: montarea axei Z prin intermediul unei plăci de conectare și a unei plăci suplimentare.
- Tip S: montajul direct al axei Z prin intermediul plăcii de cuplare
Aluminiu
anodizat, culoare naturală
Șurub de strângere DIN 913
Oțel, zincat
Șuruburi de prindere cu cap înecat DIN 912
Oţel inoxidabil
Informații

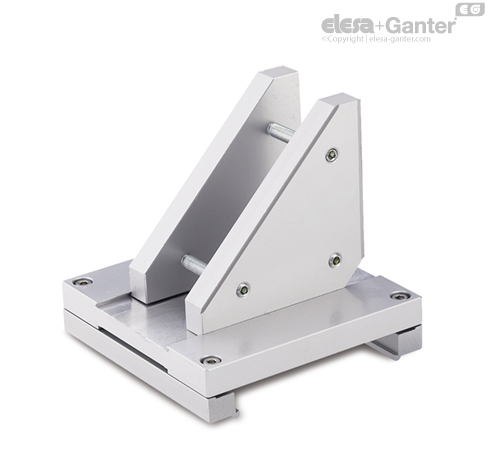

Cu seturi de cuplare GN 900.3, două unități glisante reglabile GN 900 pot fi montate în asociere, pentru a crea configurația axei X-Z.
Asocierea este creată prin utilizarea a două plăci de cuplare care exclud orice tip de găuri de fixare de pe glisiere. În același timp, sania liniară ajustabilă de pe axa Z poate fi ajustată într-o mică măsură.
Tipul P al setului de cuplare presupune montarea axei Z pe o adaptoare ce completează setul de tip S (plăci mici de fixare și șuruburi cu cap cu cap tubular).
Plăcile de fixare compacte ajută la alinierea la 90° a axei Z și la reglajul fin al plăcii adaptoare (Tip P).
Sunt incluse toate componentele necesare pentru alcătuirea unui set.
