Specificație
Disc rotativ
Oțel inoxidabil AISI 303
toate celelalte componente
Oțel (unele zincate)
ad/ sau Alamă
Buton de control
Aluminiu
negru, anodizat
Informații
Mesele rotative GN 900.6 sunt un dispozitiv care permite o rotație cu acționare manuală. Pentru obținerea mișcării de rotire utilizăm un angrenaj melcat de înaltă calitate.

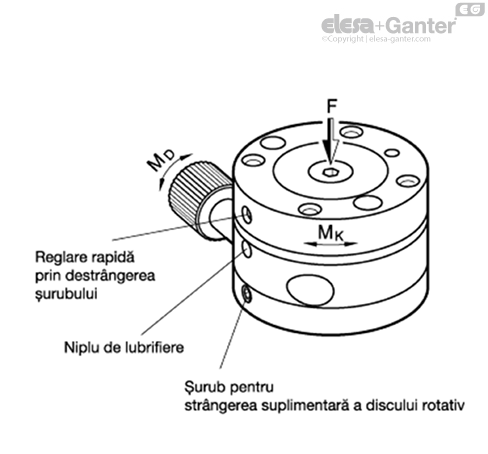

Masa rotativă este prevăzută cu reglaj rapid, iar pentru acest lucru trebuie slăbit un șurub de strângere de pe partea discului rotativ. În plus, discul rotativ poate fi blocat prin intermediul unui șurub de strângere ușor accesibil. Ambele cazuri sunt acționate componente interne conice.
- Sănii liniare ajustabile GN 900
- Placă de montaj GN 900.4 (pentru strângere pe o sanie liniară ajustabilă)
Informații tehnice detaliate
| d1 | Interval de rotație | Toleranță la concentricitate | toleranță la circularitate | cuplul de intrare maxim MD | cuplul maxim pentru masă deblocată | cuplul maxim pentru masă blocată | Forța maxima în Newton |
| 55 | 0° | ± 0.02 | ± 0.02 | 1.5 Nm | 5 Nm | 10 Nm | 50 |
| 80 | 0° | ± 0.03 | ± 0.03 | 2.5 Nm | 5 Nm | 10 Nm | 100 |
