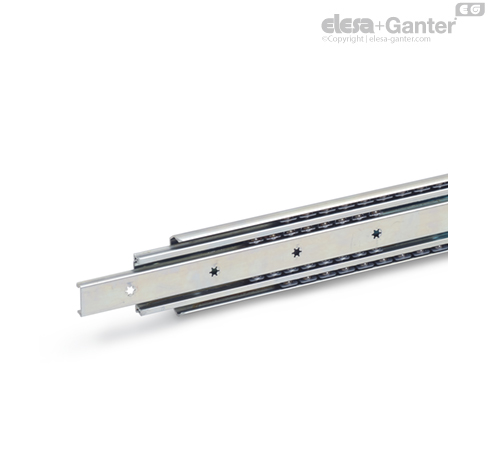

GN 1430

Glisiere telescopice

Glisierele telescopice GN 1430 sunt montate vertical și pe perechi. Cursa atinge ≈ 100 % din lungimea nominală l₁ (extensie totală). Opritoarele de tip E amortizează impactul glisierei în ambele poziții din spate și preia funcția de blocare din poziția de oprire din spate. Această funcție se remarcă prin rezistența mică la deschidere și închidere. Dacă survin sarcini statice sau dinamice mai mari în sensul extensiei, acestea trebuie amortizate cu opritoare externe.

Glisierele telescopice sunt distribuite în perechi. Acestea pot fi montate pe extensie atât pe stânga, cât și pe dreapta, datorită mecanismelor. Toate găurile de montaj sunt ușor de accesat cu ajutorul găurilor suplimentare. Sunt evidențiate numai orificiile de montaj, dar pot exista și orificii de fabricație.

• alte lungimi și spațieri ale găurilor

• alte accesorii opționale

• cu încuietori, cu funcție de decuplare parțială (spate, față, sau spate-față)

• cu dispozitive de blocare (față sau spate-față)

• alte suprafețe

• cu consolă de suport

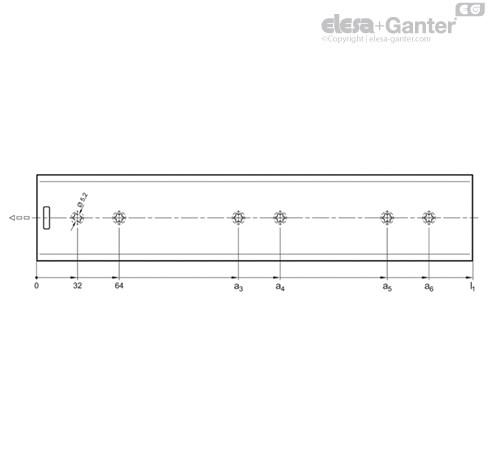

Găuri de montaj - glisieră exterioară

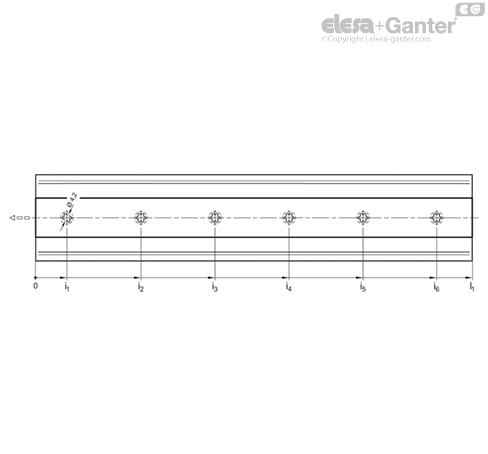

Găuri de montaj - glisieră interioară



Șuruburi de fixare

Informații generale

Glisierele telescopice prezintă o bună funcționalitate, fără uzură și o mișcare liniară fără zgomot. Acestea sunt utilizate într-o gamă largă de utilaje. Gama variază de la cele mai simple extensii și compartimente la cele mai calitative modele utilizate în mediul industrial pe utilaje, sisteme de producție și echipamente. Glisierele telescopice au o multitudine de funcții pozitive și rămân foarte importante din punct de vedere economic. Iată câteva exemple de utilizare: uși culisante, capace de protecție, extensii pentru tastaturi și computere, echipamente auto, rafturi de stocare, casete pentru baterii, etc.

Glisierele telescopice pot fi prevăzute cu nenumărate componente opționale. Unele sunt disponibile pentru una sau ambele poziții de limitare și sunt caracterizate prin tipul numărului de produs.

Structura

Glisierele telescopice sunt compuse dintr-o glisieră interioară și una exterioară, precum și una sau două glisiere centrale suplimentare, în funcție de model și/sau lungimea dorită a extensiei. Glisierele sunt interconectate prin profile adecvate și acționate prin intermediul lagărelor cu bile. O colivie cu bile menține spațierea și fixarea lagărelor.

Glisierele sunt, de obicei, montate pe găuri pentru cap înecat sau găuri de trecere. Alte opțiuni precum bolțurile filetate sau lagărele de susținere, sunt disponibile ca alternative.

În ceea ce privește lungimea extensiei, glisierele telescopice pot fi împărțite în trei categorii: extensie parțială, extensie totală și supra-extensie. Tipurile sunt clasificate prin cursa realizabilă l₂, care este prevăzută prin raportare la lungimea nominală l₁.

Tipul extensiei	Graficul extensiei
Extensie parțială: l1 = 100 % -> l2 = min. 75 %
Extensie totală: l1 = 100 % -> l2 = min. 100 %
Supra-extensie: l1 = 100 % -> l2 = min. 150 %

Toate glisierele sunt prevăzute cu opritoare fabricate intern în capete frontale și în spate. Opritoarele previn extensia involuntară a glisierelor. În funcție de spațiul de montaj și stabilitatea necesară, opritoarele sunt concepute ca atare, cu aspect metalic sau cu piese din plastic sau elastomer auxiliar ca opritoare din caiciuc pentru a preveni lovirea glisierelor cu o forță prea mare în capete.

De asemenea, glisierele telescopice pot fi prevăzute cu diverse funcții suplimentare. Exemplele includ dispozitive de blocare, încuietori, funcții de decuplare și mecanisme de auto-retracție, unele fiind amortizate. Sunt disponibile câteva funcții suplimentare, în funcție de modelul glisierei, pentru poziția de oprire din spate sau frontală, ori ambele. În continuare, pot fi realizate modificări specifice clientului, privind fixarea glisierelor.

Glisiere telescopice cu extensie completă, poziție de oprire în spate



Glisiere telescopice cu extensie completă, poziție de oprire frontală



Informații generale de instalare

• Glisierele telescopice sunt montate, de obicei, în pereche, pentru ca suprafețele de montaj ale carcasei și extensia laterală să fie plane, paralele și perpendiculare, și să fie aliniate reciproc în mod corect, în raport cu poziționarea. În plus, trebuie acordată atenție stabilității corespunzătoare structurii destinate, pentru a avea cât mai puține erori geometrice cauzate de deformarea elastică a structurii.

• Găurile de fixare trebuie efectuate fără torsiune sau deformare a glisierelor pe durata montajului. De asemenea, glisierele necesită poziționare în direcția de extracție, în așa fel încât extensiile să ajungă în capete simultan. În acest mod, un nivel egal de sarcină acționează asupra opritoarelor și dispozitivelor de blocare.

• Lățimea spațiilor de instalare ale glisierei vizate trebuie să fie prevăzută cu o toleranță de +0.2 / +0.5 mm. Glisierele se vor tensiona ușor în direcția centrală a extensiei. Acest lucru favorizează performanța optimă și durata mare de viață.

• Înainte de montaj, glisierele interioare trebuie mutate în poziția frontală și în cea din spate, pentru așezarea coliviilor cu bile în poziția corectă. Instalarea trebuie să se efectueze la temperatură ambientală.

• După montaj, verificați libertatea de mișcare a glisierelor telescopice și extensiilor. Dacă există probleme, precum perforarea sau curbarea, trebuie determinată și eliminată cauza prin măsuri corespunzătoare.

Găuri de montaj, șuruburi de fixare

De obicei, utilizați toate găurile vizate pentru fixare la montajul glisierelor telescopice. În acest mod, vă veți asigura că forțele rezultate din capacitatea maximă de încărcare F_S (sarcină nominală) pot fi transferate în siguranță din glisierele telescopice, către și dinspre structura adiacentă. Utilizarea neadecvată a șuruburilor de fixare diminuează, prin urmare, capacitatea de încărcare menționată.

Glisierele exterioare și interioare sunt prevăzute cu alte orificii și găuri suplimentare, pe lângă orificiile destinate montajului. Orificiile suplimentare, care asigură accesibilitatea tuturor găurilor de montaj, sunt prevăzute conform datelor CAD, însă nu sunt afișate în schițele de catalog. Aceste orificii sunt necesare, printre altele, pentru fixarea componentelor cu funcții dependente,precum mecanismele cu auto-retracție.

Unele modele de glisiere sunt prevăzute cu șuruburi de fixare opționale, de diverse mărimi. În această situație, trebuie folosite toate pozițiile unei mărimi sau model. Găurile suplimentare, care asigură accesibilitatea tuturor găurilor de montaj, sunt prevăzute conform datelor CAD, însă nu sunt afișate în desenele de catalog.

Tipul și specificația șuruburilor adecvate se poate găsi în paginile de catalog aferente. În general, se recomandă utilizarea șuruburilor cu forța de tracțiune de 8.8, având în vedere cuplul de strângere menționat.

Poziția de instalare

Glisierele telescopice sunt montate, de preferință, vertical și în pereche în poziție orizontală. Astfel se asigură realizarea celei mai bune stabilități și rigidități la torsiune în cele mai mici spații de montaj și se permite captarea sarcinii maxime (sarcină nominală). Funcțiile de performanță sunt optime în această poziție de instalare, iar uzura este redusă la minim.

Totodată, montajul orizontal sau vertical al glisierelor este posibil cu anumite restricții. Sarcina maximă în acest caz este de numai 20% și 25% din sarcina nominală menționată. Prin urmare, profilul glisierei este cu atât mai puțin avantajos, cu cât curbarea în stare extinsă este mai mare. În consecință, coliviile cu bile pot lăsa urme pe capetele șuruburilor de fixare. În caz de nesiguranță, verificați funcția sub încărcare printr-o configurație de testare.

Montajul glisierelor în poziție perpendiculară în direcția de extracție nu este recomandat, deoarece, în această situație, poate surveni alunecarea sporită a coliviei. Acest lucru înseamnă că poziția finală de sus și de jos a glisierei poate fi ajunsă în anumite situații doar prin forța sporită ulterioară câtorva cicluri, odată ce forța gravitațională determină desprinderea coliviei cu bile din poziția sa corectă.

Următoarele exemple indică pozițiile de instalareposibile ale glisierelor telescopice care sunt considerate favorabile sau acceptabile, sau care sunt nefavorabile și, ca urmare, trebuie evitate.

favorabil	vertical, față-verso, favorabil
acceptabil	deplasat vertical, față-verso, acceptabil	înclinat vertical, față-verso, acceptabil
nefavorabil	vertical, pe o parte, nefavorabil	orizontal, pe ambele părți, nefavorabil

Capacitate de încărcare

Capacitatea de încărcare maximă a glisierelor telescopice depinde de profilul de glisare, lungimea nominală l₁, și cursa generată l₂. În plus, lățimea extensiei, materialele utilizate și piesele componentelor opționale, precum mecanismul de auto-retracție amortizat, au o mare importanță.

Informația despre capacitatea de încărcare maximă a glisierelor telescopice a fost stabilită prin testele de uzură astfel

• Dispunere verticală a glisierei în pereche

• Respectarea tuturor informațiilor de montare

• Distribuția egală a sarcinii F_S pe capătul extensiei

• Spațiere standard a glisierei de 450 mm

• 10,000 sau 100,000 cicluri de testare (o extracție și retracție = un ciclu)

• Creștere treptată a sarcinii



Curbare

Glisierele telescopice prezintă deformări elastice sub sarcină, in stare extinsă. Curbarea este cea mai vizibilă la capătul extins al glisierei interioare. Regula generală este ca gradul de deformare să nu fie mai mare de 4.25 % din traseul cursei. Toate glisierele se încadrează în această valoare la încărcare maximă.



Tolerante

Viteza de deplasare

Materiale pentru glisiere, suprafețe și protecție anti-coroziune

Glisierele telescopice produse de Elesa+Ganter sunt fabricate din benzi de oțel sau oțel inoxidabil de înaltă calitate.

Glisierele telescopice din oțel inoxidabil sunt, de regulă, livrate cu suprafețele frezate.

Glisierele telescopice din oțel sunt fabricate parțial din bandă din oțel zincat, și sunt, ulterior placate în serie cu zinc și pasivat albastru între 5 și 7 μm. Rezistența la coroziune cu testare prin pulverizare cu sare pentru cel puțin 72 de ore, împotriva ruginii albe, este realizată în acest mod.

• Lot zincat galvanic între 5 și 7 μm, negru pasivizat, rezistență la coroziune cu testare prin pulverizare cu sare pentru cel puțin 120 de ore împotriva ruginii albe

• Zincat galvanic în serie între 5 și 7 μm, pasivat, protecție electrolitică cu înveliș T2 / etanșare între 8 și 12 μm, rezistență la coroziune cu testare prin pulverizare cu sare pentru cel puțin 96 de ore împotriva ruginii albe / 500 de ore împotriva ruginii roșii.

Lubrifiere și întreținere

Glisierele telescopice trebuie unse continuu cu lubrifianți pe bază de ulei mineral și pentru lagăre fără plumb de înaltă calitate.

Pentru glisierele telescopice din oțel inoxidabil sunt folosiți lubrifianți fără gust și miros compatibili cu FDA. Lubrifianții sunt compatibili cu clasa H1 care permite ca aceștia să fie utilizați în zone unde, din punct de vedere tehnic, este imposibil de prevenit contactul ocazional cu alimentele. În general, contactul direct poate fi prevenit prin adoptarea măsurilor adecvate, cum ar fi poziționarea optimă a glisierelor sau utilizarea protecțiilor.

Relubrifierea nu este necesară, de obicei, în condiții normale de utilizare, întrucât coliviile cu bile și rulmenții ”expulzează” micile cantități de murdărie de pe glisiere, când acestea se mișcă. În aplicațiile unde există contaminări mari, glisierele trebuie curățate periodic cu o lavetă curată, și apoi relubrifiate. Lubrifianții admiși pentru modelele din oțel sunt, de exemplu, Shell Alvania EP 1 și Klüberplex BE 31-222.

Alunecarea coliviei

Temperatură de utilizare

Informații

Glisierele telescopice pot fi prevăzute cu o serie de componente opționale. Unele sunt disponibile pentru una sau amândouă dintre cele două poziții de oprire și sunt caracterizate prin tipul numărului de produs.

Următoarea descriere indică exemple de posibile particularități ale diverselor tipuri și funcții de componente. Componentele utilizate și mecanismele angajate sunt adaptate pentru compatibilitatea cu spațiul de montaj, secțiunea transversală și structura glisierelor selectate, și au diferite funcțiuni în funcție de modelul glisierei. În orice caz, funcționalitatea este comparabilă și uneori chiar similară.

Opritoare din cauciuc

Opritoarele din cauciuc utilizate la aproape toate modelele, amortizează impactul glisierei în capătul vizat. Această funcție reduce apariția zgomotului și sporește durata de viață. Cuplate la glisiere într-un mod parțial ascuns și parțial vizibil, opritoarele respectă fiecare cerință referitoare la formă, material și rigiditate.

Dacă survin sarcini statice sau dinamice mai mari în sensul extensiei, acestea trebuie amortizate cu opritoare externe.



Dispozitive de blocare

Funcția de blocare este vizibilă prin rezistența neînsemnată a glisierelor la capete, care trebuie eliminată la deschidere și închidere. Dispozitivul de blocare din capătul din spate este, de obicei, integrat în funcția opritorului din cauciuc, făcând inutile componentele suplimentare.

Dispozitivul de blocare este activat la fricțiune astfel că nu acționează ca o încuietoare pozitivă.



Încuietori

Spre deosebire de dispozitivele de blocare, încuietoarea securizează glisierele în poziții de oprire cu activare la fricțiune. Glisierele telescopice cu încuietori sunt utilizate atunci când trebuie să fie protejate împotriva extensiei sau retracției independente, de exemplu, ca urmare a unei poziții înclinate.

Un mecanism aflat în glisiera interioară se blochează automat cu închidere prin resort la trecerea peste o joncțiune, la atingerea poziției de oprire vizate. Apăsarea mânerului de deblocare dezactivează încuietoarea, astfel încât glisiera poate să se deplaseze din nou.

Dacă survin sarcini mai mari în direcția extensiei în poziție blocată, acestea trebuie amortizate cu încuietori externe.



Mecanism de auto-retracție

Glisierele telescopice pot avea un mecanism de auto-retracție integrat, ceea ce îmbunătățește considerabil ușurința utilizării la închiderea extensiilor.

La modelul indicat în exemplu, glisierele sunt retrase și menținute automat la capătul din spate cu ajutorul unui mecanism de retracție, pe ultimii 22 de mm ai cursei, cu o forță de aproximativ 30 de newtoni pentru fiecare pereche de glisiere. În consecință, această forță trebuie să fie depășită la deschiderea extensiei.

Acest model este conceput astfel încât mecanismul să se decupleze și să nu fie deteriorat atunci când extensia este deschisă sau închisă în mod sacadat sau rapid. La următoarea cursă, mecanismul de auto-retragere se refixează automat în poziție, asigurând o funcționalitate intactă.





Mecanism de auto-retracție, amortizat

Mecanismele de auto-retracție amortizate mai sunt denumite și ”soft close” (închidere lentă) și se împart în două funcții de bază. Acestea oferă cea mai bună utilizare posibilă la închiderea extensiei.

În exemplul indicat, mecanismul de auto-retracție preia retracția automată a glisierelor pe ultimii 40 de mm ai cursei în capătul din spate, unde glisierele sunt menținute apoi în poziție. Forța de retracție are aproximativ 35 de newtoni pentru fiecare pereche de glisiere. De asemenea, mecanismul de amortizare încetinește mișcarea de închidere la o viteză redusă considerabil pe cursa vizată, ajungând la o mișcare de închidere fină și ușoară. În consecință, această forță trebuie să fie depășită la deschiderea extensiei.

Când sunt utilizate mecanisme de auto-retracție amortizate, valorile specifice de sarcină și vitezele cursei nu trebuie să fie depășite când se ajunge la mecanismul de retracție.





Funcție de decuplare

Glisierele telescopice cu funcție de decuplare pot fi separate complet una de cealaltă în secțiunea de glisare intermediară și interioară. Această funcție nu facilitează numai montajul. Permite, de asemenea, demontarea ușoară a extensiei, de exemplu, atunci când se efectuează lucrări de întreținere ale componentelor poziționate în spate.

În exemplul indicat, glisiera telescopică poate fi decuplată rapid și ușor în poziție deschisă prin activarea unui arc lamelar, permițând îndepărtarea glisierei interioare din față.

Pentru recuplarea glisierelor, coliviile cu bile trebuie mutate practic în capătul frontal. Apoi, glisiera interioară este introdusă în opritor, unde se fixează automat în poziție.

Dispunerea securizată a diverselor mecanisme declanșatoare previne decuplarea accidentală a glisierei.





Console de suport și montaj

Consolele de suport de pe glisiera interioară sunt disponibile la cerere pentru anumite modele de glisiere, chiar și în număr mic. Consola de suport este utilizată pentru fixarea simplă, de exemplu, a unui sertar, dacă nu este posibil montajul lateral. Fixarea se realizează cu ajutorul unor găuri de trecere practicate perpendicular pe consolă.

Șuruburile de fixare securizează, în această situație, doar poziția sertarului. Consolidarea suplimentară a glisierelor, cum ar fi montarea laterală, nu este posibilă. Sertarele trebuie, astfel, să fie concepute cât mai rigid posibil, pentru ca sarcina perpendiculară să nu creeze nici o tensiune inutilă prin consola de suport în glisiere.



Mecanism „Push to Open” (deschidere prin apăsare)

Glisierele telescopice pot fi montate cu un mecanism „Push to Open” de deschidere prin apăsare sau atingere. Pe lângă ușurința deschiderii, sistemul vă permite să aveți sertare fără mâner. Aceasta facilitează aspectul modern, de înaltă calitate.

Sistemul este acționat, de regulă, prin presarea manuală pe partea frontală a raftului sau sertarului glisant. În exemplul indicat aici, forța necesară pentru activarea mecanismului de deschidere este de aproximativ 40 N pentru fiecare pereche de șine. Șina interioară se extinde cu 5 mm în poziția standard și poate fi presată până la aproximativ 8 mm în direcția de închidere. Acest lucru ar trebui luat în considerare la proiectare, pentru a evita coliziunile. Punctul de presare sau eliberare este realizat la aproximativ 3 mm, ceea ce determină glisarea ușoară a sertarului la aproximativ 40 de mm în direcția de deschidere, după care este eliberat.

Atunci când sunt utilizate glisiere telescopice cu „activare prin apăsare”, valorile sarcinii și vitezele de deplasare nu pot fi atinse la atingerea mecanismului de retracție, conform specificației din fișa standard aferentă.





Informații

Șuruburi cu cap înecat	Alte găuri de fixare	Piulițe de presare
Știfturi / bolțuri filetate	Știfturi / bolțuri de montaj	Cleme de fixare
Plăci de montaj, sudate prin puncte	Distanțiere, sudate prin puncte	Console de suport, sudate prin puncte
