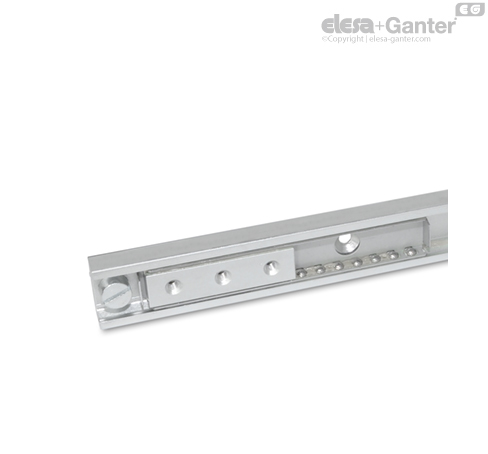

GN 2402

Glisiere liniare

Glisierele liniare GN 2402 sunt cunoscute și ca rulmenți mobili liniari. Aceștia sunt utilizați, de exemplu, pentru compartimente de stocare și uși culisante, sau în execuții de montaje pentru mișcari de glisare liniară.

Distanța de glisare a ghidajului depinde de lungimea șinei l₁. Elementele externe trebuie să limiteze distanța maximă de glisare; suporturile șinei au fost concepute pentru a proteja împotriva extragerii involuntare a ghidajului de pe șină.

• Sarcina nominală și informații despre sistemele liniare de ghidare pe șină

• alte lungimi (bazate pe parametri grilei cu lungimi standard de 80 mm)

• Lungimi speciale (gaură, distanțe de început și sfârșit)

• mai mari decât ghidajul, colivii speciale

Structura

Toate glisierele liniare au o șină externă cu un ghidaj mobil în interior. Lagărele anti-fricțiune, menținute la distanță și fixate în poziție cu ajutorul coliviei cu bile, sunt amplasate între șină și ghidaj. Șina și ghidajul sunt fabricate din oțel tratat termic, facilitând utilizarea acestora în mediile industriale cu cerințe mari privind sarcina nominală, funcționarea silențioasă și durata lungă de exploatare.

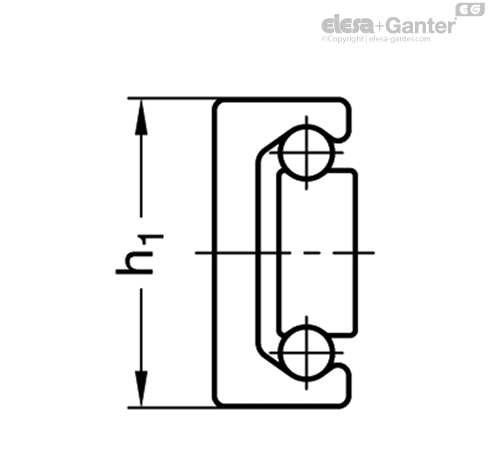

Toate modelele se găsesc în dimensiuni nominale h₁ = 28, 35 și 43 mm pentru șine și pot fi distribuite cu lungimi standard între 130 mm și 1970 mm, adecvate cerințelor individuale.

Glisierele liniare sunt, de regulă, reglate astfel încât să se creeze o potrivire (de exemplu, pretensionate moderat) fără joc între șină și ghidaj. Căile de rulare ale șinelor și ghidajelor sunt călite prin inducție care, combinată cu rulmenți anti-fricțiune, duce la o uzură mai mică și durată mai mare de viață. Glisierele liniare sunt lubrifiate în permanență cu ulei special de înaltă calitate destinat sistemelor de șine pentru glisiere liniare.

În funcție de cerințe, este disponibilă o gamă largă de tipuri diferite. Distanțele de glisare ale ghidajelor se află în interior, parțial exterior sau complet exterior pe lungimea șinelor. Glisierele liniare telescopice complet extensibile sunt alcătuite din glisiere liniare interconectate pe șine, ghidaje, în mod direct sau cu ajutorul unui profil intermediar.

Pentru montajul glisierelor liniare, sunt disponibile adâncituri pe șine și, în funcție de tipul structurii, găuri filetate sau pentru cap înecat pe ghidaje. Stilul compact este, de obicei, favorabil pentru utilizarea în spații restrânse.



Tipuri





Exemple de asamblare



Sarcina nominală a glisierelor liniare telescopice





La selectarea unei glisiere liniare adecvate, se va lua în considerare mai ales spațiul disponibil, cursa vizată și sarcina transportată. Valorile enumerate mai jos sunt prevăzute ca puncte de reper pentru selectarea celei mai potrivite dimensiuni nominale a șinei.

Informațiile despre sarcina nominală sunt valori de reper facultative, prezentate fără obligații și nu constituie nici un fel de asigurare sau garanție pentru utilizarea prevăzută. Utilizatorul trebuie să stabilească pentru fiecare caz în parte dacă produsul este compatibil cu scopul prevăzut. Factorii de mediu și îmbătrânirea pot afecta valorile specificate.

Sarcină statică și deviație

Valorile de sarcină prevăzute în tabele se referă la forța maximă admisă, lăsată să acționeze la jumătatea șinei cu profil extins complet în cel de-al treilea segment.

Dacă se respectă valorile prevăzute și dacă glisiera liniară telescopică este extinsă complet, va surveni o mică deviație (deformare) la capătul ghidajului sau al șinei. Acest lucru nu are, de regulă, nici un efect negativ asupra funcționării normale a aplicației. Dacă este necesar, pot fi prezentate valorile de referință, dacă este cazul.

Șuruburi de montaj, atribuirea găurilor de montaj

Viteză transversală, alunecare colivie
