Specificație
Nr. de identificare
Nr. 2: cu 4 șuruburi cap cilindric cu locaș hexagonal, din oțel inoxidabil DIN 912
Aluminiu
Acoperit cu pulbere
Negru, RAL 9005, finisaj texturat S
Șuruburi cu locaș hexagonal DIN 912
Oțel inoxidabil AISI 304
Piulițe hexagonale DIN 985
Oțel inoxidabil AISI 304
Autoblocare prin inel din poliamidă
Informații

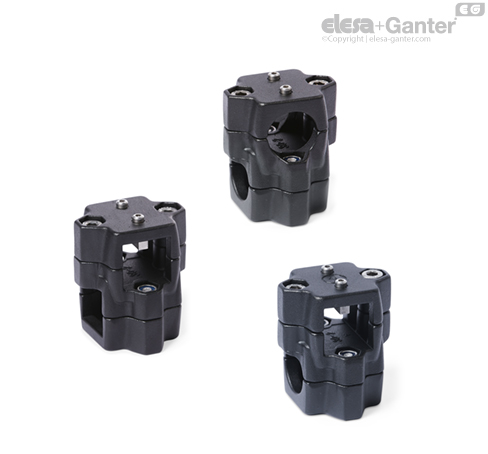

Conectorii cu două căi pentru actuator liniar GN 134.1 au la bază conectorii cu două căi. Găurile de montare suplimentare se folosesc pentru cuplarea la cheia de acționare a actuatorului liniar.
Orificiile de montaj d3 pentru cheia de acționare sunt întotdeauna poziționate pe alezajul d1 sau profilul pătrat s1 de pe sistemul cu un singur ax. Bucșele de centrare din gaura de trecere blochează jocul axial. Lățimea pătratului s1 este aliniată dimensional cu jocul actuatoarelor liniare pătrate.
Profilele pătrate de strângere s2 sunt distribuite în formă neprelucrată a modelului cu un singur ax.
Pentru strângerea rapidă, fără unelte, șuruburile cu locaș hexagonal se pot înlocui cu mânere ajustabile GN 911 prezentate în tabel ca accesorii.
