Specificație
Tipuri
- Tip GL: suprafețe de strângere netede
- Tip GA: cu două filete de fixare pentru fălcile de prindere
- Tip RF: cu suprafețe de strângere striate
- Pene de fixare cu suprafață călită
Șurub de prindere cu cap înecat DIN 7984
Clasa de rezistență 10.9 (1000 N/mm2)
Informații
Strângerea cu dispozitive GN 920.1 se realizează prin intermediul șurubului cu locaș hexagonal și al penei de strângere, care determină deplasarea ambelor fălci de strângere spre exterior.
La slăbirea șurubului, clema penei de fixare revine prin intermediul unui arc de revenireintern, fălcile se apropie și slăbesc tensiunea.
Dispozitivele de prindere prismatice sunt ideale pentru multiple operațiuni de strângere, dar se potrivesc și pentru prinderea pieselor de prelucrat individuale.
Gaură lungă din clema penei de fixare servește la compensarea toleranțelor din piesa de prelucrat.
Informații tehnice

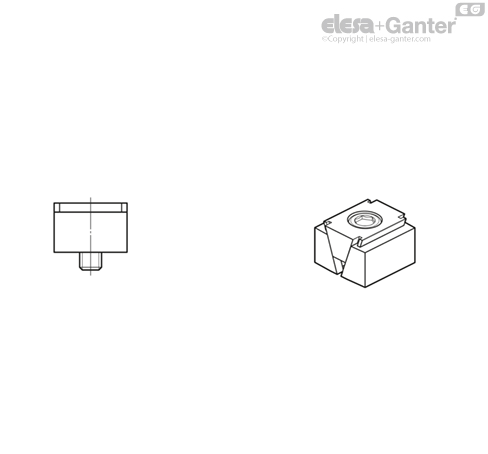

Tip GL suprafețe de prindere netede (falcă brută pentru profilare specifică a contururilor pieselor de prelucrat)
Tip GA: cu două filete de fixare pentru fălcile de prindere

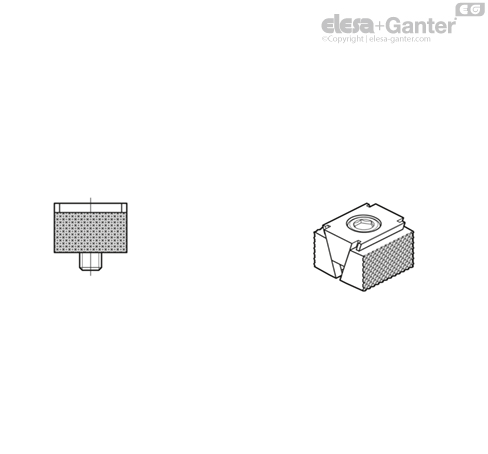

Tip RF cu suprafețe de strângere striate
