GN 5862

Cârlige de încărcare

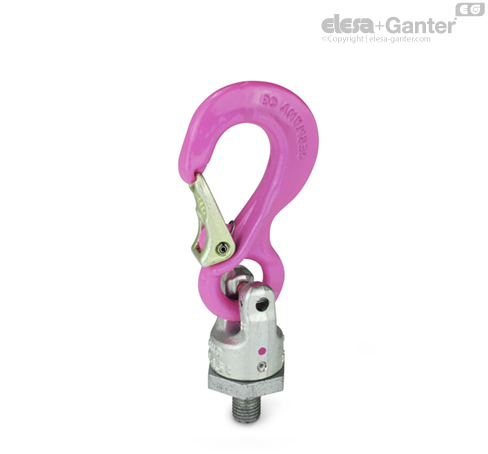

Cârligele de încărcare GN 5862 se rotesc cu ajutorul lagărelor cu bile. Cârligul se rotește liber permițând șuruburilor să susțină sarcini în orice direcție de tracțiune permisă.

Capacitatea nominală de încărcare este indicată în mod clar pe șurubul cu ochiuri pivotante. Aceasta este valabilă pentru cel mai nefavorabil caz în ceea ce privește tipurile de sarcină enumerate alăturat. Inelele de încărcare GN 5862 sunt conforme cu Directiva 2006 / 42 / EG privind ingineria mecanică și sunt testate BG.

Transponderul RFID integrat marchează și identifică în mod clar cablul și echipamentul de ridicare, de exemplu, în timpul inspecției periodice obligatorii.

• Instrucțiuni de utilizare pentru GN 5862

• Valorile de rezistență ale șuruburilor

Metodă de montaj
Număr	1	1	2	2	2	2	2	3 și 4	3 și 4	3 și 4
Unghiuri de înclinare	0°	90°	0°	90°	0° până la 45 °	45° până la 60°	asimetrie	0° până la 45 °	45° până la 60°	asimetrie
Factor	1	1	2	2	1.4	1	1	2.1	1.5	1
M 12	0.63 t	0.63 t	1.26 t	1.26 t	0.88 t	0.63 t	0.63 t	1.32 t	0.95 t	0.63 t
M 16	1.50 t	1.50 t	3.00 t	3.00 t	2.10 t	1.50 t	1.50 t	3.15 t	2,25 t	1.50 t
M 20	2.50 t	2.50 t	5.00 t	5.00 t	3.50 t	2.50 t	2.50 t	5.25 t	3.75 t	2.50 t
M 24	4.00 t	4.00 t	8.00 t	8.00 t	5.60 t	4.00 t	4.00 t	8.40 t	6.00 t	4.00 t
M 30	6.70 t	5.00 t	13.40 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t
M 36	10.00 t	8.00 t	20.00 t	16.00 t	11.20 t	8.00 t	8.00 t	16.80 t	12.00 t	8.00 t

Tabelul referitor la capacitatea de încărcare de mai sus indică sarcina maximă în tone metrice funcție de tipului de inel de încărcare și la o temperatură de funcționare cuprinsă între -40 °C și +200 °C, cu un coeficient de siguranță de 4 pentru toate valorile.

Cârligele de încărcare GN 5862 pot fi utilizate numai dacă sunt înfiletate la adâncimea minimă de înfiletare, care depinde de material, precum și dacă suprafața de contact a șurubului este plană și fixată în unghi drept față de gaura filetată.

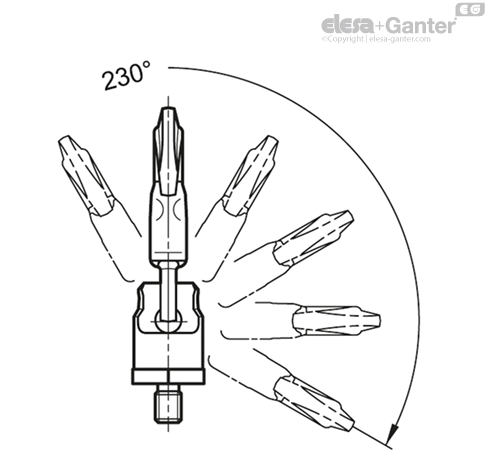

În cazul în care este montat permanent, cârligul de încărcare trebuie să se rotească liber la 360 de grade și nu trebuie să se sprijine pe margini sau pe alte elemente de fixare, de exemplu, pe cârligele macaralelor. Cârligele de încărcare nu sunt potrivite pentru mișcarea de rotație permanentă sub sarcină.

Instrucțiunile de operare cu mai multe detalii și specificații sunt incluse la fiecare livrare (consultați www.elesa-ganter.com)



• alte lungimi ale șurubului l
