Specificație
Tipuri

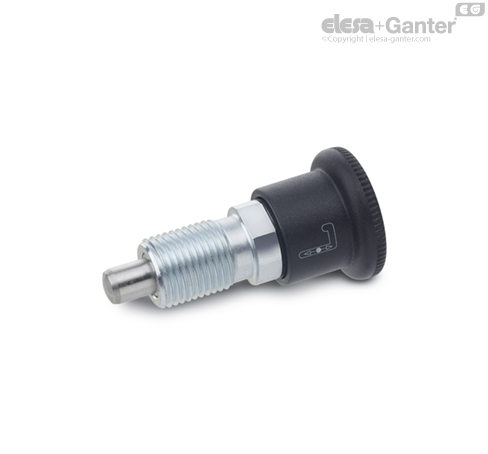

- Tip A: operare cu buton, manșon negru, fără contrapiuliță
- Tip AK: operare cu buton, manșon negru, cu contrapiuliță
- Tip AR: operare cu buton, manșon roșu, fără contrapiuliță
- Tip ARK: operare cu buton, manșon roșu, cu contrapiuliță
- Tip B: operare cu cheie, manșon negru, fără contrapiuliță
- Tip BK: operare cu cheie, manșon negru, cu contrapiuliță
Corp filetat
Oțel zincat, pasivat albastru
Ax
Oțel inoxidabil AISI 303
Arc
Oțel inoxidabil AISI 301
Buton
Plastic (poliamidă PA)
Manșon
Plastic (poliamidă PA)
Informații
Dacă nu este utilizat, plungerul indexorului GN 816 va ieși în afară. Pentru retragere, acționați-l împotriva forței arcului și mențineți-l în poziție finală prin rotire la 90°.
Forma curbată a camei securizează plungerul împotriva operării accidentale.
Când se utilizează butonul (Tip AR/ARK), manșonul protector roșuindică starea de blocare: pinul de indexare nu iese în afară.
Pentru execuțiile tip B / BK este necesară o cheie pentru a acționa plungerul. La această execuție, manșonul protector oferă o securitate și siguranță suplimentară împotriva extragerii neautorizate a plungeruui de blocare. Manșonul protector oferă și protecție împotriva defecțiunilor cauzate de murdărie.
Accesoriu
Chei GN 816-K
Plastic (poliamidă PA)
(Toate plungerele de blocare au aceeași cheie)
Instrucțiuni de asamblare
Versiune cu cheie (Tip B / Tip BK)
