GN 817.6

Indexoare cu plungere din oțel inoxidabil

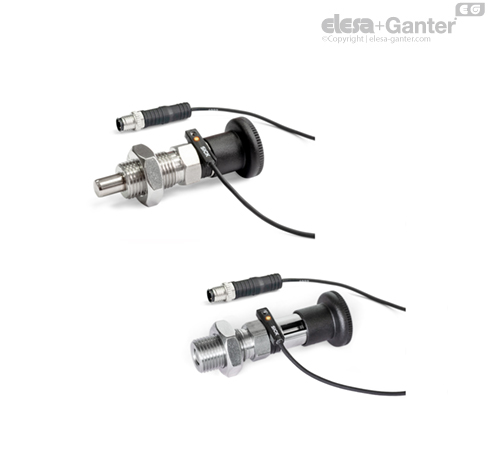

Indexoarele cu plunger din oțel inoxidabil GN 817.6 cu senzor pentru monitorizarea poziției permit monitorizarea electronică a poziției pinului plungerului. În acest scop, un magnet este integrat în pinul plungerului care comută senzorul la cuplare după aproximativ 2/3 din distanța de blocare l₁.

Senzorul electronic emite apoi un semnal electric către controlul utilajului și indică suplimentar această stare de comutare cu ajutorul unui LED pe senzor.

Nu trebuie să existe câmpuri magnetice externe care să acționeze asupra indexorului cu plunger pentru a preveni indicații eronate ale senzorului. Indexoarele cu plunger din oțel inoxidabil GN 817.6 sunt distribuite cu senzor inclus, clemă pentru senzor, cheie Allen® și piuliță hexagonală.

• Informații despre evaluarea încărcăturii

• Clase de protecție IP

• Toleranțe fundamentale-ISO

• Caracteristici plastic

• Caracteristici oțel inoxidabil



Poziția cablului senzorului poate fi aleasă liber în timpul instalării clemei senzorului.

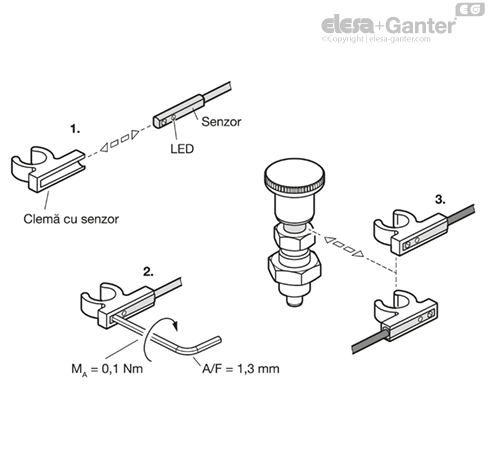

Etapele instalării:

1. Introduceți senzorul în clema senzorului din lateral.

2. Strângeți șurubul hexagonal al senzorului.

Fixați clema senzorului în canelura inelară a indexorului în orice orientare și apoi reglați direcția prin rotire, dacă este necesar.
