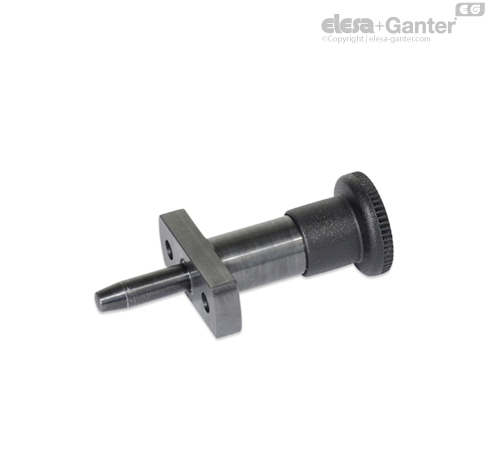

GN 817.5

Indexoare cu plunger

Indexoarele cu plunger GN 817.5 permit o poziționare foarte precisa, cu ghidaj realizat de bucșele de poziționare DIN 172 / DIN 179 cu gaură cilindrică pe partea cilindrică a pinului plungerului. Gaura efectivă de indexare este prevăzută cu bucșe de poziționare GN 172.1 / GN 179.1 cu găuri conice.

Forma conică a pinului / găurii de indexare face ca poziționarea să fie practic fără joc și, prin urmare, foarte precisă.

Tipul C este utilizat pentru aplicații în care plungerul trebuie să poată fi blocat în poziție retrasă. Pentru a realiza acest lucru, butonul este rotit la 90° după retragere. O fantă menține plungerul în această poziție.

• Gama de indexoare cu plunger

• Toleranțe fundamentale-ISO

• Caracteristici plastic

Lungimea l₇ este determinată de adâncimea de penetrare a pinului de indexare în conul bucșei.

Lungimea l₈ trebuie să garanteze că pinul de indexare se decuplează complet, lungimea bucșei și grosimea plăcii plus orice distanță poate fi apoi selectată în anumite marje.

Dacă este fixat, pinul trebuie să aibă o cursă minimă rămasă de 0,5 mm pentru a verifica dacă secțiunea conică a pinului s-a așezat fără joc în conul bucșei de ghidare.

Două lungimi diferite ale pinului plungerului l₁ sunt disponibile pentru fiecare diametru al indexorului d₁ ( a se vedea tabelul de produse).

Pentru o lungime sigură a cursei rămase: l₉ = l₁ - 0,5 mm

Pentru bucșe de montaj cu toleranță n6, se prevede de obicei o gaură cu toleranța H7 corespunzătoare diametrului exterior.

O selecție de bucșe de ghidare adecvate DIN 172  și DIN 179 cu gaură cilindrică și bucșe de ghidare GN 172.1 / GN 179.1 cu gaură conică.
