Specificație
Tipuri
- Tip B: fără poziție de repaus
- Tip C: cu poziție de repaus
Buton de plastic (poliamidă PA)
Informații

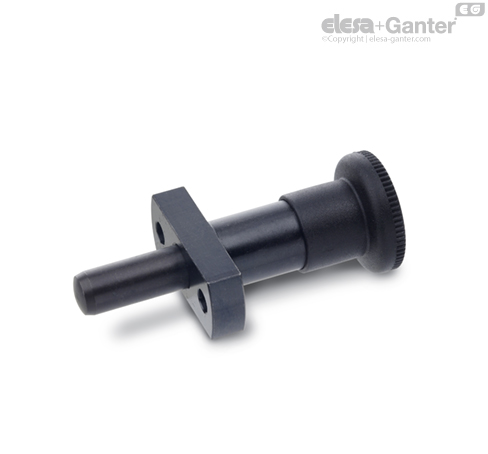

Indexoarele cu plunger GN 817.3 realizează o localizare precisă cu un cost rezonabil atunci când bucșele de ghidare DIN 179 sunt utilizate.
În acest scop, o bucșă de ghidare DIN 179 este folosită ca ghidaj, prin care dimensiunea l3 a plungerului determină lungimea bucșei.
Prin urmare, poziția exactă nu depinde de pinul de ghidare de pe plunger, ci de precizia bucșei de ghidare (toleranța alezajului F7) și a pinului (toleranța h7). Ambele componente sunt călite și rectificate. Este de la sine înțeles că lungimea bucșei influențează, de asemenea, precizia poziționării.
Tipul C este utilizat pentru aplicații în care plungerul trebuie să poată fi blocat în poziție retrasă. Pentru a realiza acest lucru, butonul este rotit la 90° după retragere. O fantă menține plungerul în această poziție.
Instrucțiuni privind construirea și asamblarea
Două lungimi diferite ale pinului plungerului l1 sunt disponibile pentru fiecare diametru al indexorului d1.
Lungimea l3 trebuie să garanteze că pinul de indexare se decuplează complet, lungimea bucșei și grosimea plăcii plus orice distanță poate fi apoi selectată în anumite marje.
Pentru bucșe de montaj cu toleranță n6, se prevede de obicei o gaură cu toleranța H7 corespunzătoare diametrului exterior.
O selecție de bucșe de ghidare adecvate DIN 172 și DIN 179 este indicată.
