Specificație
Tipuri
Nr. de identificare
- Versiune 1: pretensionare standard a arcului
- Versiune 2: pretensionare mărită a arcului
Manșon filetat
zincat, pasivat albastru
Șurub cu arc
călit, brunat
pretensionare standard a arcului:
Inel în formă de semilună
fosfatat (antracit)
pretensionare mărită a arcului:
Inel în formă de semilună
zincat, pasivat albastru
Informații

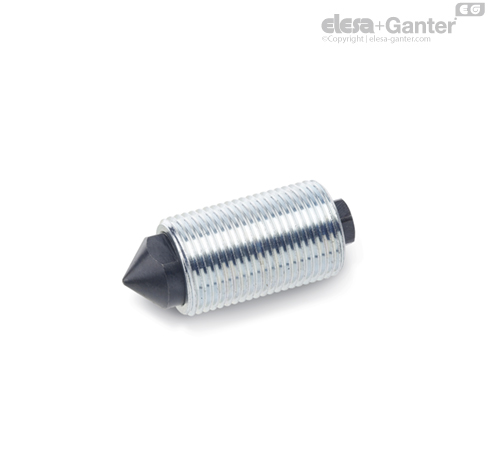

Elementele elastice GN 513 sunt elemente universale de presiune utilizate ca dispozitive de blocare, poziționare sau pentru strângere cu presiunea arcului. Vârful cu arc poate fi folosit pentru o operație de push-on (împingere) sau push-off (apăsare). În plus vârful cu arc nu se poate roti.
La capătul de tragere filetul interior va accepta o tijă de tragere sau un buton de operare.
Tipul I cu filet interior la capătul de împingere poate fi echipat cu un vârf special al plungerului.
Știftul filetat cu plunger pe arc poate fi înșurubat cu hexagonul de pe capătul de tragere sau cu ajutorul fețelor plane și a unei chei fixe pe capătul plungerului.
