Specificație
Sensibilitate
- Tip 10: minute unghi, mișcarea bulei cu 2 mm (numai versiunea ALS)
- Tip 40: minute unghi, mișcarea bulei cu 2 mm (numai versiunea KT)
Nr. de identificare
- Nr. 1: fără inel de contrast
- Nr. 2: cu inel de contrast (numai versiunea KT pentru d=12...18)
Aluminiu, anodizat, culoare naturală ALS /
Fereastră de vizualizare, sticlă
Plastic, alb KT /
Fereastră de vizualizare, transparentă
- verde-transparent G (numai versiunea KT)
Informații

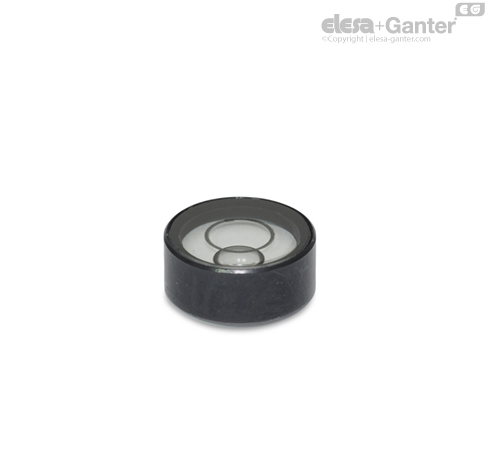

Datorită designului lor cilindric, nivelele circulare cu flanșă GN 2281 sunt potrivite pentru instalarea pe plăci și carcase unde servesc pentru verificarea poziției orizontale a dispozitivelor de fixare, a mașinilor și a dispozitivelor.
Nivelele circulare cu flanșă nu sunt aliniate, adică nu există nici o referință la conturul exterior al nivelei. Poziția verticală trebuie asigurată prin alinierea elementului de susținere a structurii.
Carcasa neagră a versiunii ALS creează o reflexie la marginea bulei care îmbunătățește semnificativ lizibilitatea. Versiunea KT este disponibilă cu inel de contrast în interiorul carcasei nivelei de aer (Identificare nr. 2) care creează același efect.
Alternativ, contrastul poate fi îmbunătățit și printr-o suprafață întunecată în interiorul găurii de montare.
Informații tehnice
Definiția termenilor
O nivelă cu bulă de aer este un corp gol umplut cu un fluid și o bulă de gaz care este utilizată pentru a verifica poziția orizontală a unui obiect. Poziția bulei de gaz în fluid arată unghiul și direcția în care obiectul este înclinat în raport cu nivelul orizontal.
Funcția
Corpul care conține fluidul și bula de gaz are o rază definită pe partea expusă, determinând plutirea bulei de gaz prin flotabilitate permanentă până la cel mai înalt punct.
Secțiunea superioară transparentă are în mod normal marcaje sau un cerc centrat în poziția centrală. Dacă bula de gaz este centrată exact în interiorul marcajului și dacă nivelul de aer este reglat corect, obiectul de verificat este în poziție orizontală.
Tipuri de nivele cu bule de aer
Nivelele cu bule de aer sunt disponibile sub formă de nivele circulare sau tubulare.
Nivelele circulare măsoară simultan unghiul de înclinare și poziția unghiulară, în timp ce nivelele tubulare indică unghiul de înclinare pentru o singură direcție de-a lungul axei de nivelă.
Sensibilitate
Sensibilitatea nivelelor cu bulă de aer este dată ca unghi de înclinare, de exemplu 30 de minute unghiulare sau 0,5 grade. Acesta este unghiul de înclinare prin care nivela cu bulă trebuie să fie înclinată pentru ca bula să se deplaseze cu 2 mm. O nivelă cu bulă de aer cu o sensibilitate de 6 minute unghiulare are, prin urmare, o sensibilitate mai mare decât o nivelă cu bulă de aer cu o sensibilitate de 30 de minute unghiulare.
Unghi de înclinare și diferență de înalțime
Sensibilitatea este uneori dată în milimetri pe metru, ca diferență de altitudine pe unitatea de lungime. A se vedea, de asemenea, tabelul de referință din partea opusă.
| Diferență de altitudine | Unghi w | - |
| în milimetri pe metru | în minute unghiulare | Grad, zecimal |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
