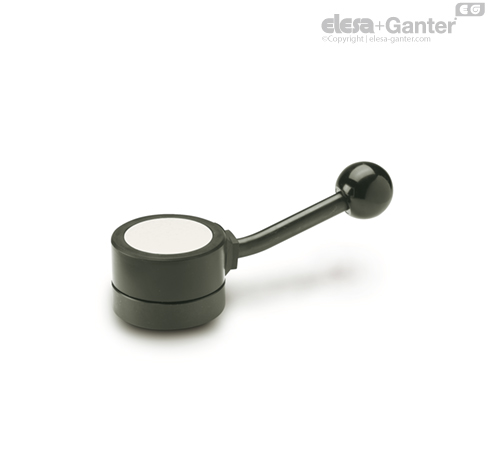

GN 215

Manete de indexare

Cu ajutorul manetelor de indexare GN 215, arborii pot fi rotiți cu un unghi predeterminat și blocați. Pentru a indexa, ridicați maneta împotriva presiunii arcului de pe îmbinările dințate și rotiți (control cu o singură mână).

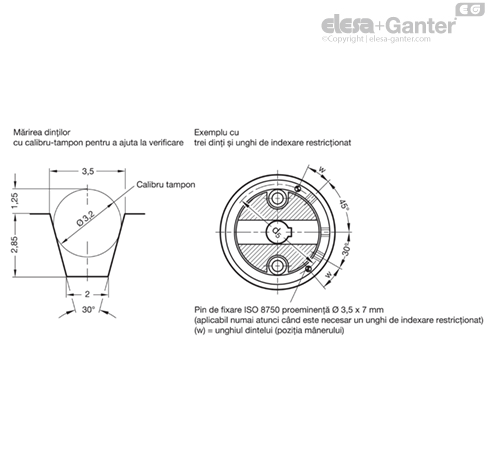

Limitarea unghiului de indexare se poate obține cu două dibluri (schiță).

Bucșa este conectată la ax prin intermediul canalului de pană.

Flanșa de localizare este fixată pe utilaj cu două șuruburi cu cap cilindric și locaș hexagonal (M 5).

Mânerul, prin intermediul pinului de localizare, asigură conexiunea dintre ax și flanșa de localizare.

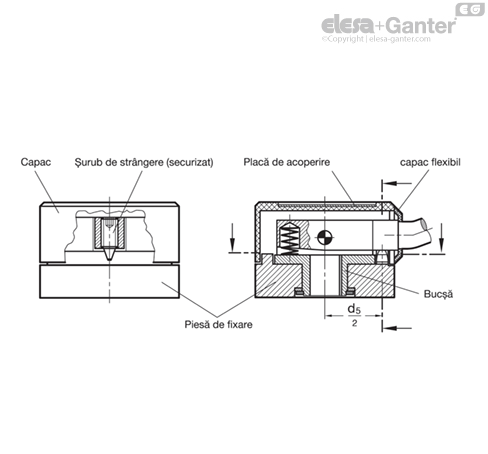

Îmbinările zimțate sunt protejate de așchii metalice și particule similare cu ajutorul capacului. Acest capac poate fi introdus manual (segmentele elastice se cuplează într-o canelură) și îndepărtat cu o șurubelniță.

Pinul de localizare este de tip pană de fixare ca dotare standard, ceea ce asigură poziționarea fără joc și de asemenea obținerea unei cuplări și decuplări ușoare.

Dacă nu este necesară poziționarea fără recul, se poate utiliza un pin pentru diblu (realizat dintr-un șurub de strângere DIN 915-M6x14). Îmbinările zimțate pot fi realizate sub formă de pătrat sau cu dibluri și găuri adecvate. Astfel de găuri trebuie să fie suficient de mari pentru a vă asigura că diblul nu este restricționat la cuplare (raza de pivotare a mânerului).

Unghiul cel mai mic disponibil pentru îmbinări dințate speciale:

11° pentru mărimea 54

9° pentru mărimea 60

Unghiuri mai mici pot fi obținute cu îmbinări dințate și știfturile corespunzătoare.
