GN 855

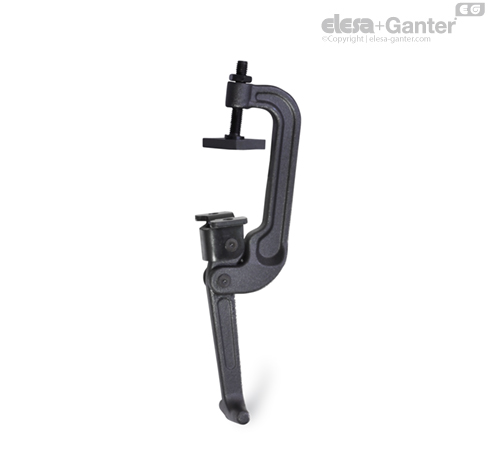

Cleme în formă de C

Clemele în formă de C GN 855 au un design deosebit de robust și compact, permițându-le să fie utilizate în condiții severe și solicitante, de exemplu temperaturi mai ridicate, praf, ceață etc.

Clemele C sunt în mod normal instalate și montate la punctul de prindere. Contraplaca (furnizată în vrac) are o mufă cu bilă și este proiectată pentru a fi atașată la contrapiesa care urmează să fie prinsă. În legătură cu șurubul cu bilă, această configurație asigură poziționarea precisă a clemei de blocare.

În cazul în care placa de contorizare nu rămâne la piesa care urmează să fie prinsă, suportul de fixare poate fi utilizat, de asemeneaDacă contraplaca nu trebuie să rămână pe contrapiesa care urmează să fie prinsă, suportul de prindere poate fi folosit alternativ și pentru a ține , pentru a ține GN 802- ansambluri tampon de prindere

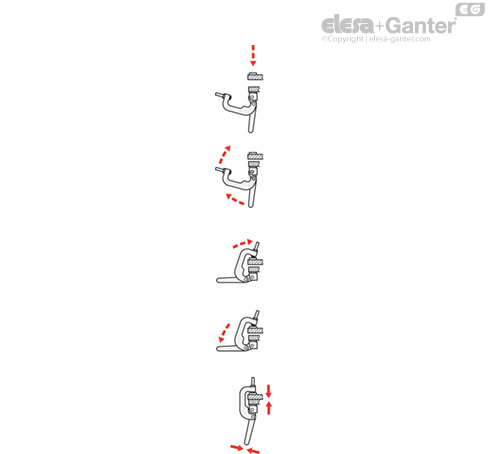

Așezați piesele pentru fixare în poziția de strângere, de exemplu închideți capacul sau plasați deasupra piesa ce urmează să fie fixată.

Apoi deplasați în sus suportul de strângere și mânerul de operare al clemei-C.

Acum deplasați suportul de strângere înainte, astfel încât șurubul de strângere să fie amplasat în locașul sferic al plăcii de contorizare.

Deplasați mânerul de operare în jos până când forța de strângere depășește punctul mort.

Când este închisă, clema-C își menține automat poziția.
