Informații
Momentul maxim de prindere al clemelor de strângere de putere GN 865 este atins odată ce brațul de strângere se află la sfârșitul cursei sale. Din acest motiv, cursa de lucru trebuie finalizată cât mai aproape posibil de capătul cursei.
Principiul de funcționare al mecanismului cu punct mort

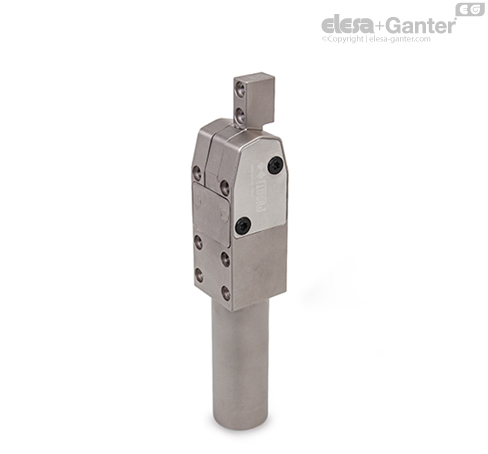

Aceste cleme de strângere de putere acționate pneumatic (Patent MISATI) sunt utilizate pentru prinderea, fixarea, prinderea și poziționarea pieselor de lucru în dispozitive de fixare și sisteme de manipulare.
Punctele forte ale acestor cleme de strângere de putere sunt:

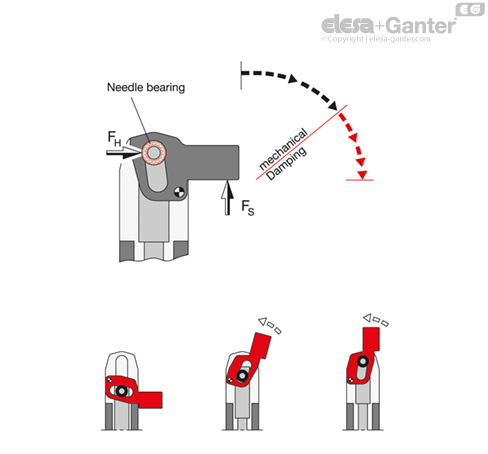

Desenele prezentate aici explică principiul funcțional al mecanismului cu punct mort.
Pistoanele cu diametre de 20, 32, 40 și 50 mm produc o forță de strângere de 60 Nm până la 475 Nm, ceea ce duce la forțele de strângere mult peste cele ale clemelor de putere ale concurenților.
Clemele de strângere de putere au fost proiectate și configurate pentru a obține o durată de viață prelungită. Testele au demonstrat că, chiar și după 20 de milioane de cicluri, acestea erau încă funcționale.
Alte puncte de proiectare importante sunt:
- Clema este proiectată cinematic astfel încât auto-retenția (forța de susținere FH) să se realizeze în poziția de strângere (forța de strângere FS) după trecerea punctului mort datorită ireversibilității.
- Secvența cursei înainte a brațului de prindere este rapidă, dar acțiunea finală de prindere este lentă și deci, în mod normal, nu este necesară amortizarea pneumatică. Cu toate acestea, la cerere, poate fi furnizat atunci când sunt mutate mase mari.
- Mecanismul de prindere este echipat cu rulmenți cu ace care oferă forțe optime de prindere și uzură redusă.
- Cilindrul din oțel cu mecanismul de prindere integrat se află într-o singură unitate. Acest lucru duce la o stabilitate ridicată pentru aceste unități mici, cu o gamă largă de aplicații. Amplasarea racordului de aer la capătul inferior duce, de asemenea, la multe alte avantaje.
- Mecanismul de prindere GN 864 este, de asemenea, acoperit pentru a evita pătrunderea murdăriei și a altor obiecte care ar putea interfera cu buna funcționare a clemelor (cum ar fi operațiunile de sudare!).
Principiul de funcționare
