Specificație
Tipuri
- Tip AVF: braț bifurcat, cu două șaibe
- Tip CVF: braț bifurcat, cu două șaibe și șurub de strângere GN 708.1
- Tip EVF: braț solid de prindere, cu clemă pentru sudare
Piese din tablă
Oțel călit C10
Zincat, pasivat albastru
Toate piesele mobile
Lubrifiate cu vaselină specială
Mâner din plastic cu design solid
Roșu, rezistent la ulei
Șurub de strângere GN 708.1, Tip A
- Oțel zincat, pasivat albastru
- Disc de strângere din cauciuc 85 Shore A
Informații

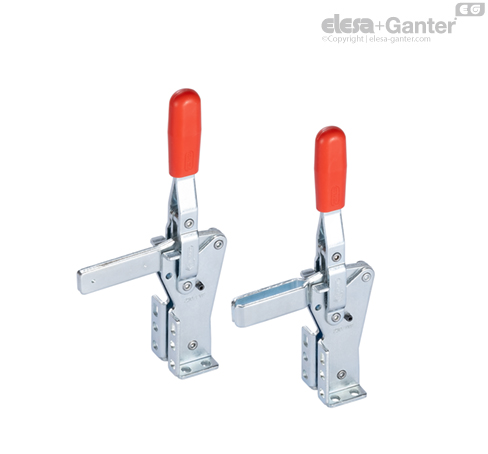

Cleme cu acționare rapidă GN 812.1 funcționează conform principiului de comutare: mânerul și bara de fixare se deplasează în aceeași direcție. În poziția fixată, mânerul de operare este în poziția verticală.
Ele pot fi montate în două planuri prin intermediul bazei de montare cu flanșă și necesită mai puțin spațiu pentru acțiunea de strângere.
Clemele cu acționare rapidă cu braț bifurcat, cu două șaibe (tip AVF) pot găzdui un șurub de strângere specific aplicației. Un șurub de strângere cu vârf din cauciuc (neopren) este inclus pentru tipul CVF.
Clemele în versiunea de tip EVF pot fi utilizate fie prin sudarea clemei care poate găzdui apoi o componentă de fixare specifică aplicației, fie prin utilizarea brațului împreună cu GN 809 suporturi pentru șuruburi de strângere, pentru a menține piesa de lucru în poziție.
