Specificații principale
Placă
Poliamidă ranforsată cu fibră de sticlă (PA) - tehnopolimer, culoare neagră, finisaj mat.
Șuruburi și piulițe
Oțel inoxidabil AISI 304.
Informații generale
Caracteristici și aplicații
Placa de asamblare PMW permite montarea balamalelor CFSW.110 și CFMW.110 pe profile standard cu canal T de 30, 35, 40, 45 și 50 mm.
Montarea pe profile de 40 mm se poate face și fără utilizarea plăcii de asamblare.

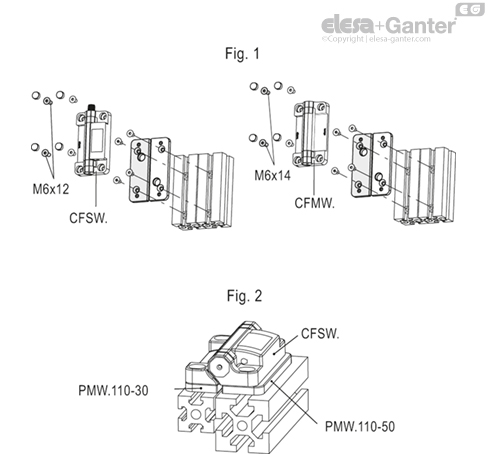

Șuruburile de fixare ale plăcii pe profil nu sunt accesibile după asamblarea balamalelor (Fig. 1). Prin urmare, chiar și cu utilizarea plăcii de asamblare PMW, balamalele CFSW și CFMW rămân intacte, neputând fi sparte.

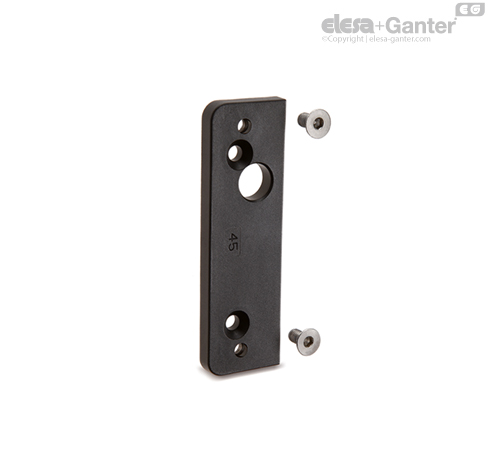

Placa livrată include:
- 2 șuruburi cu cap înecat M6x12 (pentru CFSW.110).
- 2 șuruburi cu cap înecat M6x14 (pentru CFMW.110).
- 2 piulițe hexagonale M6, asamblate în placă, necesare pentru fixarea balamalei pe placă.
Plăcile de diferite dimensiuni pot fi combinate în cazul ușii și tocului ușii realizate cu profile de diferite dimensiuni (Fig.2).
Instrucțiuni de utilizare
Instrucțiuni de asamblare
- Fixați placa pe profil în poziția dorită utilizând șuruburile cu cap înecat M6 (care nu sunt incluse în livrare) și piulițele de canal T aferente GN 505 (nu este inclus în livrare).
- Montați balamaua CFSW.110 sau CFMW.110 (fig. 1) pe placa respectivă folosind șuruburi cu cap înecat M6 (incluse în livrare).
- Așezați corect capacele de închidere (incluse în balamaua livrată).
Date tehnice
Utilizarea plăcii PMW, asamblată corespunzător conform indicațiilor din instrucțiunile de asamblare, garantează sarcina statică maximă a CFSW și CFMW.
