Specificații principale
Material
Poliamidă ranforsată cu fibră de sticlă (PA) -tehnopolimer, culoare neagră sau gri RAL 7040 (C33), finisaj mat.
Ax rotativ
Tehnopolimer pe bază de poliamidă ranforsată cu fibră de sticlă (PA), de culoare neagră sau gri RAL 7040 (C33).
Kit de asamblare (a se vedea modul de asamblare):
- 425948 CFMW - KIT RICAMBIO NERO ACCESSORI
- 425949 CFMW - KIT RICAMBIO GRIGIO ACCESSORI
Fiecare SET include 4 capace de închidere (fig. 1) și 4 bucșe (fig. 2 și fig. 3) din tehnopolimer.
Montaj

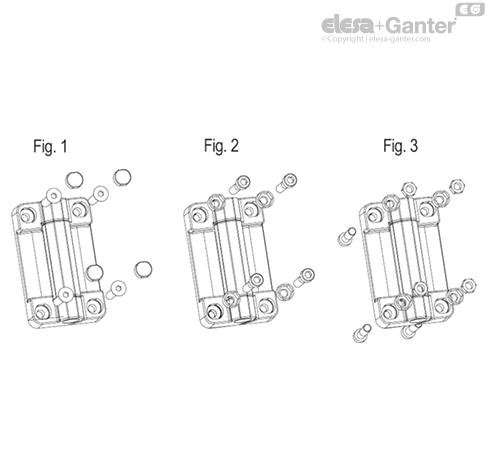

Balamaua CFMW. poate fi asamblată în trei moduri diferite:
- Cu șurub cu cap înecat M6 UNI 5933 ISO 10642 (nu este furnizat) și capac filetat furnizat în kit (fig. 1) pentru a evita accesul liber la șuruburi.
- Cu șurub cu cap cilindric cu locaș hexagonal M6 UNI 5931 ISO 4762 (nu este furnizat) pentru montare cu bucșa furnizată în kit (fig. 2).
- Cu piuliță M6 UNI 5588 ISO 4032 (nu este inclusă în livrare) și bucșa furnizată în kit (fig. 3). Acest tip de asamblare face ca balamaua să nu poată fi spartă, împiedicând orice manipulare frauduloasă.
Informații generale
Caracteristici și aplicații
Diferitele opțiuni de asamblare fac ca acest produs să fie ușor de instalat pe cele mai comune profile de aluminiu (lățime minimă de 30 mm).
Balamaua CFMW. poate fi asamblată cu balama CFSW. cu întrerupător de siguranță încorporat: CFSW..

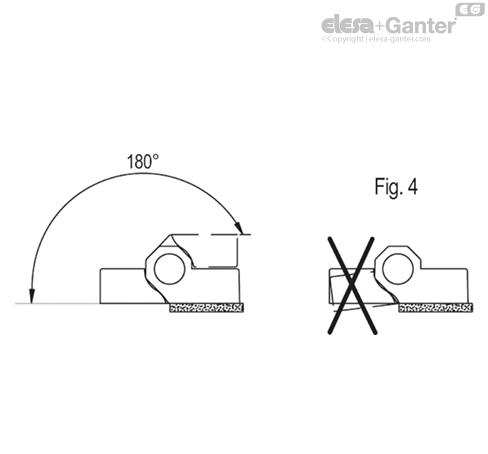

Unghi de rotire (valoare aproximativă)
Max 180° (-0° și +180°; 0° este poziția în care cele două suprafețe interconectate se află pe același plan).
Nu depășiți limita unghiului de rotație pentru a nu afecta performanța mecanică a balamalei.
Condiția ca cele două suprafețe interconectate să fie în același plan trebuie verificată cu strictețe, deoarece balamaua nu trebuie să fie tensionată de niciun unghi negativ (fig. 4).
Pentru a alege tipul convenabil și numărul corect de balamale pentru aplicația dvs., consultați Instrucțiuni.
| Teste de rezistență | Solicitare AXIALĂ | Solicitare RADIALĂ | Solicitare la 90° |
 |  |  |
| Descriere | Sarcină maximă statică
Sa [N] | Sarcină maximă statică
Sr [N] | Sarcină maximă statică
S90 [N] |
| CFMW.70 | 2100 | 2800 | 1300 |
| CFMW.110 | 2100 | 2800 | 1300 |
Sarcina statică maximă este valoarea la care materialul se poate rupe, afectând astfel funcționalitatea balamalei. Evident, la această valoare trebuie aplicat un factor adecvat, în funcție de importanța și nivelul de siguranță al aplicației vizate.
