GN 2290
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10

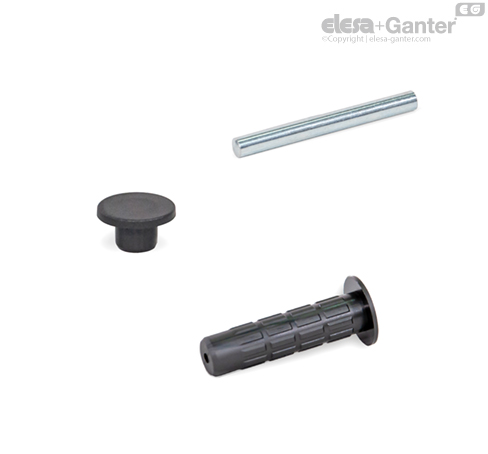

Bucșă lagăr/capac
Plastic, tehnopolimer (poliamidă PA)
Gri grafit, RAL 7024 GR
Pin conic de fixare ISO 8741
Oțel zincat, pasivat albastru
Seturile de șuruburi GN 2290 sunt concepute ca accesorii pentru GN 2291 aripi balamale pentru montarea versiunilor individuale de balamale.
Seturile de bolțuri cu nr. de identificare 1 sunt concepute pentru balamale cu două aripi, seturile de bolțuri cu nr. de identificare 2 și 3 sunt concepute pentru balamale cu trei aripi. Seturile de bolțuri cu nr. de identificare 2 sunt utilizate exclusiv pentru aripile de mijloc scurte, cu o lungime de 40 mm. Seturile de bolțuri cu nr. de identificare 3 trebuie utilizate pentru aripi de mijloc mai lungi.
Balamalele din dreapta sau din stânga pot fi create prin direcția în care bucșele lagărului sunt introduse în aripa balamalei.
Pentru montarea unei uși care trebuie să fie detașabilă, trebuie atașate la cadrul ușii două balamale de același tip.
În cazul în care ușa nu trebuie să fie detașabilă, aceasta trebuie montată cu cel puțin o balama de dreapta și cel puțin o balama de stânga.
1. Poziționați bucșa lagărului în direcția dorită de instalare pe aripa balamalei. Apoi introduceți un șurub cu guler, cum ar fi un șurub cu cap oval ISO 7380, în bucșa lagărului, pentru a proteja gulerul bucșei lagărului de la a se deteriora, în timp ce loviți.
2. Introduceți bucșa lagărului până când rămâne aproximativ 1 mm între gulerul bucșei lagărului și aripa balamalei.
3. Scoateți bavura de pe bucșa lagărului cu ajutorul unui cuțit.
4. Introduceți bucșa lagărului până la capăt.
5. Scoateți șurubul.
6. Introduceți un pin conic în bucșa lagărului.
7. Așezați capacul de protecție pe partea opusă aripii balamalei.
Introduceți celelalte bucșe ale lagărului în conformitate cu punctele 1-5.
