GN 7580

Balamale de precizie

Balamalele de precizie GN 7580 furnizează o mișcare pivotantă elementelor, cum ar fi brațele oscilante, distanțierele și plăcile de strângere. Balamalele de precizie cu rezistență la uzură au un joc radial scăzut și un joc axial reglabil.

O varietate de situații de instalare pot fi acoperite prin combinarea diferitelor canaturi interioare și exterioare. Poziționarea precisă poate fi obținută cu pini cu diblu în găurile de fixare ale suprafețelor cu șurub.

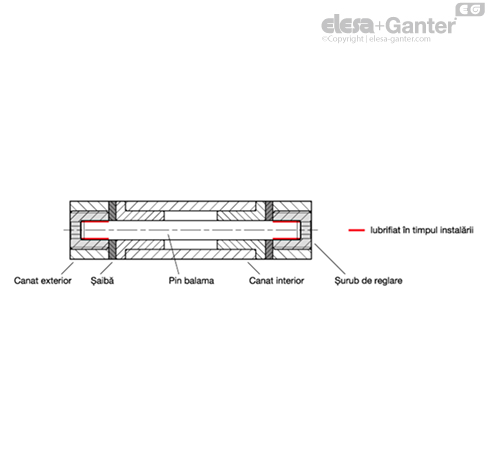

Bucșele cu lagăr și bucșele filetate de tipurile B și D sunt furnizate preasamblate în canaturi cu balama. Pinul balama, șaibele de presiune și șuruburile de reglare sunt ambalate separat.

Balamalele de precizie GN 7580 au fost supuse unor teste extinse la încărcare. Pentru aceste teste, canaturile balamalelor au fost poziționate cu ajutorul pinilor pentru diblu și înșurubate cu șuruburi cu locaș hexagonal la cuplul nominal respectiv.

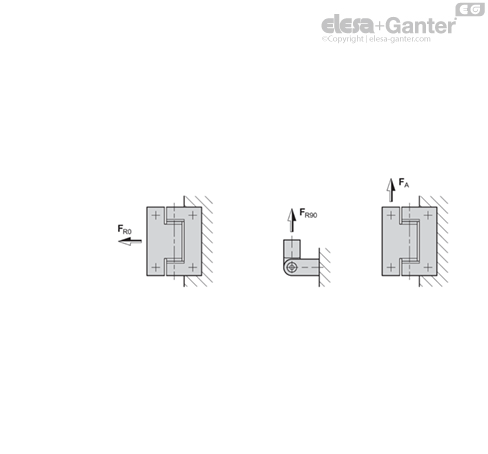

Valorile pentru F_A, F_R0 și F_R90 au fost determinate cu ajutorul testelor de compresie cu o creștere treptată a forței și o încărcare și descărcare lentă. Capacitatea de încărcare admisă a fost selectată ca și valoare după care a rămas o deformare plastică foarte scăzută, irelevantă pentru funcție. Sarcinile de cedare ale balamalelor sunt de multe ori mai mari decât valorile specificate.

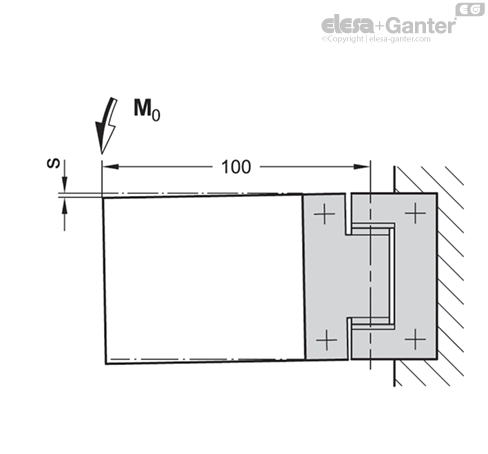

Aplicarea valorilor cuplului specificate în tabel rezultă reproductibil într-o deplasare de setare elastică, măsurată la distanța specificată de la punctul de pivotare.

Informațiile privind capacitatea de încărcare sunt valori orientative fără caracter obligatoriu, cu excluderea oricărei răspunderi. În general, nu constituie o garanție a stării. Utilizatorul trebuie să determine dacă un produs este adecvat pentru utilizarea prevăzută în fiecare caz în parte. Influențele mediului și învechirea pot afecta valorile specificate.
