Oțel inoxidabil, turnare de precizie
Ax
Oțel inoxidabil AISI 316L

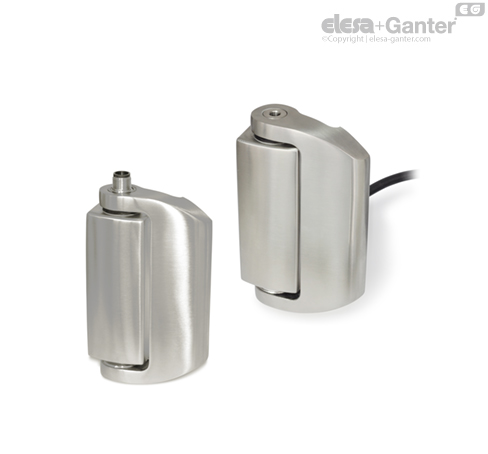

Balamalele GN 139.5 cu comutatoare de siguranță integrate au fost proiectate pentru monitorizarea ușilor și capacelor mașinilor și instalațiilor. Deschiderea ușii va activa contactele comutatorului care, la rândul lor, vor întrerupe, de exemplu, un circuit de protecție printr-un contact normal închis (NC) și, în același timp, vor semnaliza deschiderea ușii prin închiderea unui contact normal deschis (NO). Blocurile de contact sunt echipate cu contacte cu deschidere pozitivă cu acțiune lentă, adică vor fi cu siguranță separate atunci când sunt activate și nu vor avea histerezis. Unghiul la care sunt atinse punctele de comutare este reglabil.
Împreună cu blocurile de contacte integrate, balamalele sunt o unitate compactă, ușor de montat, cu un design atractiv. Montajul din spate face ca balamaua să fie mai rezistentă la manipulare. Balamalele< GN 139.6 fără funcția de comutare acționează ca balamale suplimentare, de exemplu pentru uși sau porți mai mari, în cazul în care sunt necesare mai multe balamale.
Cablu cu conector
8 poli, 5 sau 10 metri lungime:
| Caracteristici mecanice | ||||
| Sarcină maximă | Informații cu factor de siguranță | Exemple de calcul | Direcția sarcinii | |||
| - | F max. | 2000 N | 2000 N | 2000 N |
| - | ||||
| Fixare | din spate, 10 x filete M6, 8 mm adâncime | |||
| Cuplu recomandat | 10 Nm (Șuruburi M6) | |||
| Clasa de protecție | IP67/IP69K (Atenție la conducta de cablu!) | conform EN 60529 | ||
| Principiul de comutare, deschiderea contactului | Contacte cu acțiune lentă, montate forțat, cu deschidere pozitivă | conform IEC 60947-5-1, K | ||
| Material contact | Aliaj de argint | |||
| Diagrama de funcționare a deplasării (schemă) | Punctele de comutare sunt reglabile până la 2° în direcția 0°. | |||
| Frecvența maximă de funcționare | 600 cicluri de funcționare/oră | conform IEC 60947-5-1, un ciclu de funcționare include o acțiune de deschidere și una de închidere | ||
| Durata de viață mecanică | 106 cicluri de funcționare | conform IEC 60947-5-1, un ciclu de funcționare include o acțiune de deschidere și una de închidere | ||
| Viteza de acționare | min. 2°/secundă, max. 90°/secundă | conform IEC 60947-5-1, un ciclu de funcționare include o acțiune de deschidere și una de închidere | ||
| Caracteristici electrice/Caracteristici de siguranță | ||||
| Categoria de utilizare | AC 15: 24 Vac / 2A / DC 13: 24 Vdc / 2A (mufă de conectare), AC 15: 250 Vac / 4A / DC 13: 250 Vdc / 0,3 A (cablu) | conform EN 60947-5-1 | ||
| Contacte, terminație | ||||
| Conector cu 8 poli M12 sau | ||||
| cablu de sârmă 9 cu o lungime de 2 m sau 5 m | ||||
| Alocarea pinilor și cablurilor | ||||
| Tipul cablului | 9x0,34 mm², PVC H05VV-F, negru | conform IEC 60332-1 | ||
| Curent de scurtcircuit | 1000 A | conform EN 60947-5-1 | ||
| Voltajul nominal de izolație | 30 V AC / 36 V DC (mufă conector) / 250 V c.a. (cablu) | |||
| Protecție la scurtcircuit | 2 A, 500 V, Tip gG (mufă conector) /3 A, 500 V, Tip gG (cablu) | |||
| Temperatura mediului ambiant | - De la 25 °C până la + 80 °C | |||
| Gradul de poluare, extern | 3 | conform EN 60947-5-1 | ||
| Parametri de siguranță | B10: 1 000 000, B10 d: 5 000 000, B10 / B10 d: 20% | conform EN ISO 13849-1 | ||
| Aprobări, Conformități, Aplicabilitate | ||||
| Aparataj de comutare și control de joasă tensiune | EN 60947-1/2007 | |||
| Declarație CE | EN 60947-1-5 : 2004 + | |||
| Certificat EAC și UL | A1/2009 | |||
| Aplicări de siguranță | până la SIL 3/PL e | conform EN ISO 13849-1 | ||
Alte detalii și sugestii importante sunt oferite în instrucțiunile de utilizare pentru GN 139.5 incluse la fiecare livrare și care sunt disponibile și sub formă de PDF care se pot descărca de site, din secțiunea ”Descarcări”.
Balamalele cu comutatoare de siguranță trebuie montate și puse in funcțiune de personal tehnic calificat cu respectarea detaliilor date în instrucțiunile de utilizare și a normelor și reglementărilor naționale și internaționale și a standardelor aplicabile. Elesa+Ganter nu își va asuma nicio răspundere legală pentru informațiile lipsă sau incorecte și pentru orice consecințe care decurg din acestea.
