GN 2294

Balamale

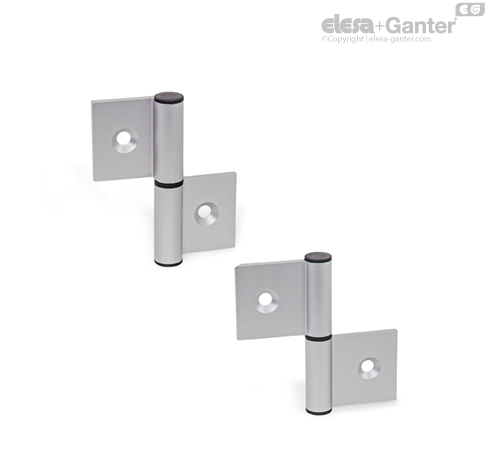

GN 2294 balamalele sunt realizate din aluminiu profilat și sunt utilizate pe uși și capace, de exemplu.

Având în vedere aripa balamalei exterioare, balamalele de tip A permit montarea cu un spațiu foarte mic între uși. Tipul I este fixat în spațiul ușii. Șuruburile de montare sunt, în acest fel, inaccesibile și, prin urmare, protejate la vandalism atunci când ușa este închisă.

Balamalele sunt livrate slăbite și trebuie montate conform instrucțiunilor însoțitoare. Orice combinație de balamale poate fi realizată datorită designului modular și accesoriilor disponibile.

• Caracteristici plastic

• alte lungimi și distanțe între găuri

• alte finisaje

Balamale stânga/dreapta



Montajul pe cadrele ușilor

Pentru montarea unei uși care trebuie să fie detașabilă, trebuie atașate la cadrul ușii două balamale de același tip.

În cazul în care ușa nu trebuie să fie detașabilă, aceasta trebuie montată cu cel puțin o balama de dreapta și cel puțin o balama de stânga.



Montaj

1. Poziționați bucșa lagărului în direcția dorită de instalare pe aripa balamalei. Apoi introduceți un șurub cu guler, cum ar fi un șurub cu cap oval ISO 7380, în bucșa lagărului, pentru a proteja gulerul bucșei lagărului de la a se deteriora, în timp ce loviți.

2. Introduceți bucșa lagărului până când rămâne aproximativ 1 mm între gulerul bucșei lagărului și aripa balamalei.

3. Scoateți bavura de pe bucșa lagărului cu ajutorul unui cuțit.

4. Introduceți bucșa lagărului până la capăt.

5. Scoateți șurubul.

6. Introduceți un pin conic în bucșa lagărului.

7. Așezați capacul de protecție pe partea opusă aripii balamalei.

Introduceți celelalte bucșe ale lagărului în conformitate cu punctele 1-5.
