GN 7243

Balama cu articulații multiple

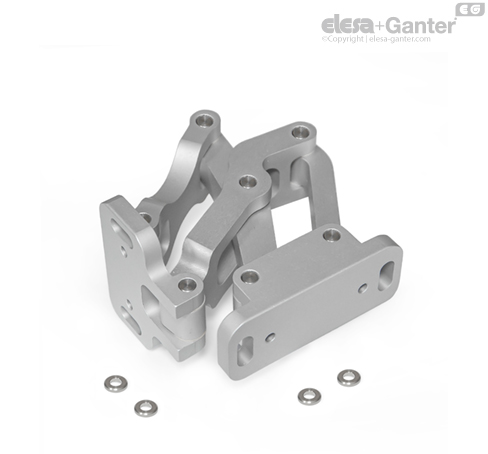

Balamaua cu articulații multiple GN 7243 este instalată în interiorul ușilor, clapetelor și trapelor pentru a economisi spațiu și a asigura protecția împotriva vandalismului. Balamaua are un unghi maxim de deschidere de 120°, permițând accesul facil și făcând-o potrivită pentru utilizarea cu uși de grosime medie.

Utilizarea acestui tip de balama lasă carcasa exterioară fără accesorii care nu se potrivesc cu designul sau care ar trebui să fie evitată în întregime în interesul curățării rapide și ușoare.

Balamalele cu articulații multiple sunt, în general, utilizate in perechi. Pentru sarcini mai mari, de exemplu, de la uși mari, acestea pot fi suplimentate cu balamale adiționale. Sunt furnizate patru șaibe întărite, care pot fi utilizate cu șuruburi de fixare de dimensiunea filetului M6.

• Caracteristici oțel inoxidabil

• alte finisaje/culori

• alte flanșe de fixare

• alte unghiuri de deschidere

• alte grosimi max. ale peretelui

• altă mișcare de ridicare

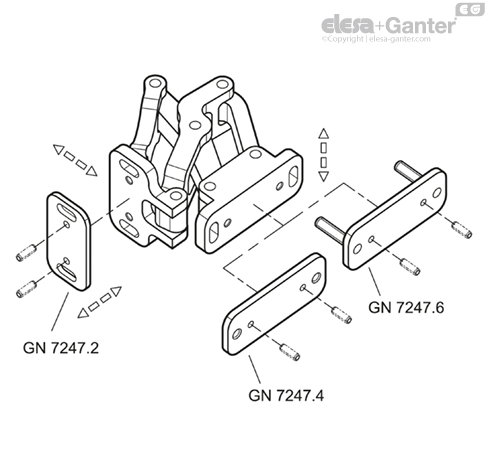

Balamalele cu articulații multiple pot fi reglate în trei planuri în timpul instalării. De exemplu, acest lucru permite reglarea toleranțelor sau stabilirea forțelor de compresie necesare pentru garnituri.

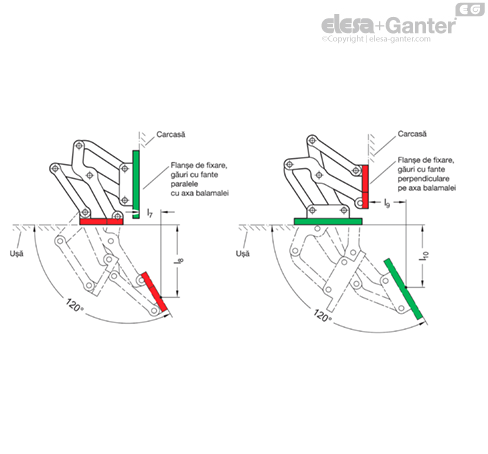

Două planuri pot fi reglate prin fante paralele sau perpendiculare în flanșele de fixare. În al treilea plan, corecțiile de poziție pot fi făcute utilizând plăcile distanțier din oțel inoxidabil  GN 7247.2 .

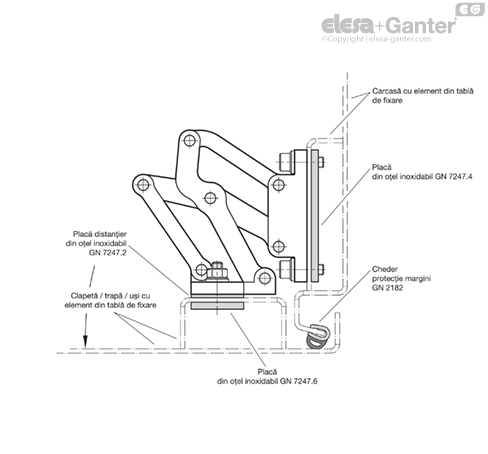

Plăci din oțel inoxidabil cu găuri filetate GN 7247.4  precum și lamele din oțel inoxidabil cu știfturi filetate  GN 7247.6 sunt, de asemenea, disponibile pentru fixarea balamalelor. Acestea din urmă pot fi sudate sau introduse prin perete, din exterior, și fixate în poziție. Găurile d₂ primesc pini de tensionare sau poziționare, ceea ce face ușoară poziționarea balamalei. Acest lucru previne, de asemenea, întoarcerea neintenționată sau alunecarea datorită sarcinii. Pinii nu pot fi scoși pentru reglare ulterioară.

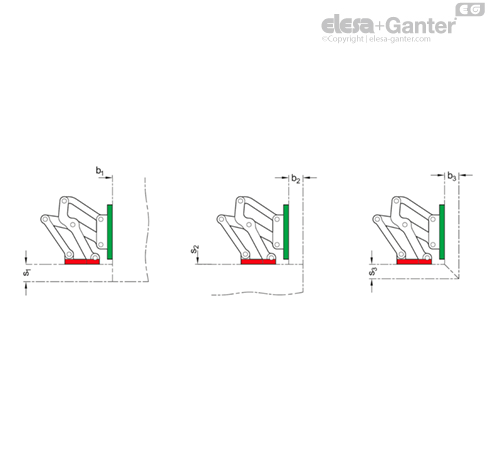

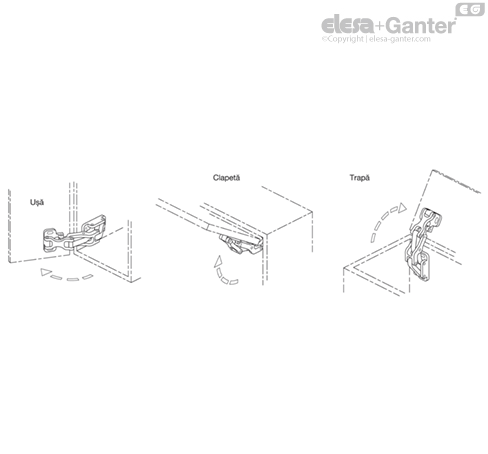

Clapele, trapele și ușile pot fi încastrate, îndreptate sau înclinate. Grosimile maxime ale pereților și dimensiunile coturilor pentru construcțiile din tablă metalică date mai jos provin de la tipul de instalație respectiv.

1. Flanșă de fixare montată pe carcasă cu fante paralele cu axa balamalei:
