Oțel neacoperit
Zonele / pinii / manșoanele lagărelor articulațiilor
călit

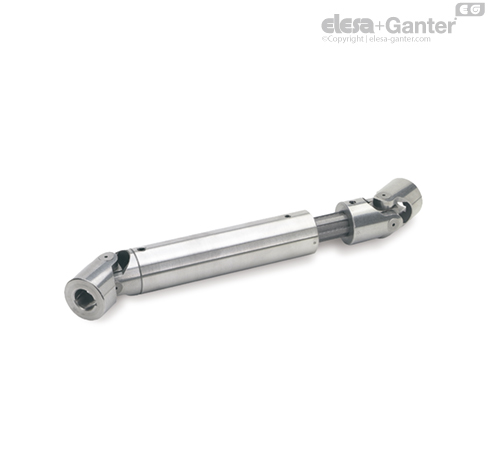

Arborii cardanici universali cu lagăre de alunecare GN 808.2 nu numai că fac legatura dintre doi arbori, dar permit și alinierea lungimilor, care în funcție de lungimea totală l1 permit lungimea de extracție corespunzătoare l2. Transmisia de putere este realizată prin două articulații universale DIN 808 (tip EG) un arbore canelat și un manșon glisant.

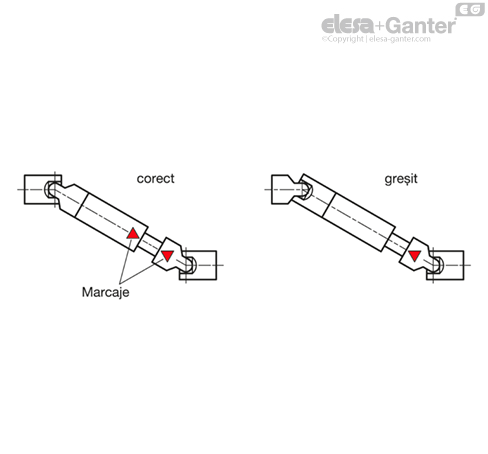

Este important să verificați poziția componentelor atunci când conectați arborele canelat la manșonul culisant: Marcajele -> <- trebuie să fie față în față. Orice fel de conexiune greșită duce la o ieșire neomogenă și la o uzare rapidă.

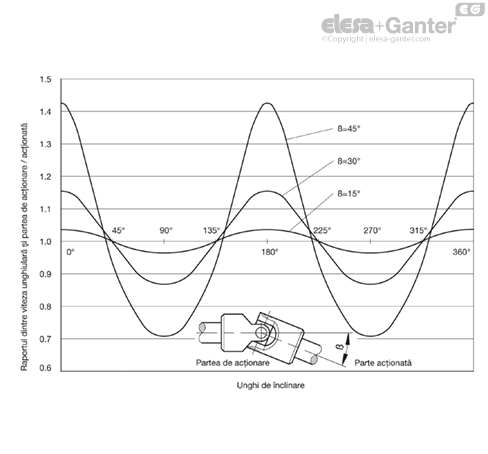

Articulațiile universale unice transferă rotația uniformă inițială intr-o mișcare de rotație cu turație variabilă. O rotație a arborelui de acționare prin intermediul unei singure articulații va determina arborele de acționare să accelereze și să decelereze de două ori. Amploarea neuniformității depinde de unghiul de funcționare ß.
Pentru a obține o rotație lină a arborelui de acționare, sunt necesare două articulații universale simple sau duble. În astfel de cazuri, în care neregularitățile minore în mișcare sunt acceptabile, sau în cazul în care unghiurile de funcționare mici sunt norma, o singură articulație universală este suficientă.
Pentru un transfer lin al unei viteze de rotație, unghiul de înclinare ß trebuie să fie egal la ambele capete ale axului de conectare.
Datorită unei conexiuni greșite ale arborilor articulațiilor universale, rotația neregulată a fiecărei articulații nu este compensată, ci consolidată. Acest lucru conduce la distrugerea rulmenților articulațiilor și a penelor de antrenare. Din acest motiv, marcajele jumătăților arborilor articulației universale trebuie să fie opuse una față de cealaltă.
În plus, rulmenții trebuie să fie cât mai aproape posibil de articulațiile universale.
Pentru funcționarea continuă a articulațiilor universale cu lagărele de alunecare, este esențială o lubrifiere adecvată. Dacă lubrifierea prin picurare nu este posibilă, acestea trebuie lubrifiate cel puțin o dată pe zi. De asemenea, se recomandă utilizarea burdufurilor GN 808.1 umplute cu ulei sau vaselină, peste articulții.
Articulații universale cu lagăre de alunecare, Tip EG

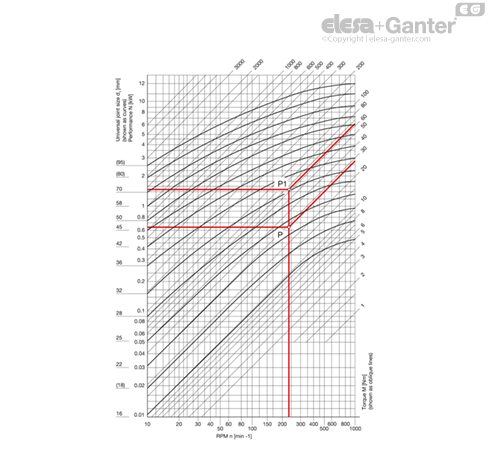

Tabelul prezintă valorile de ieșire transferabile N și/sau cuplurile M ale articulațiilor universale DIN 808, tip EG (lagăr de fricțiune singular) în raport cu RPM n.
Valorile sunt aplicabile numai pentru o viteză constantă de rotație, o sarcină constantă și un unghi de înclinare a funcționării de max. 10°. Acestea nu se aplică articulațiilor universale din oțel inoxidabil.

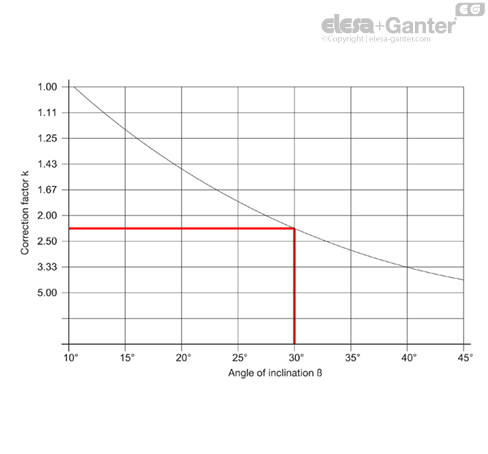

Pentru unghiuri de înclinare mai mari, trebuie selectată o putere nominală N la care se adaugă coeficientul de corecție k și/sau un cuplu nominal M (a se vedea exemplul de mai jos).
Formula de conversie:
Cuplu M [Nm] = 9550 N[kW]/n[min-1]
Ieșire N [kW] = M [Nm] x n [min-1]/9550
1 kW = 1,36 PS / 1 PS = 0,736 kW
Exemplul 1
Ieșire de transferat N = 0,65 kW
R.p.m. n = 230 min-1
Unghi de înclinare ß = 10°
Coeficient de corecție k = 1
Ieșire indicativă N‘= Ieșire nominală N
Punctul de intersecție P rezultă din 0,65 kW și 230 min-1 (care corespunde unui cuplu de 27 Nm).
Următoarea dimensiune a articulației universale corespunzătoare punctului P este versiunea cu un diametru d1 = 25.
Exemplul 2
Cuplu de transferat M = 27 Nm
R.p.m. n = 230 min-1
Unghi de înclinare ß = 30°
Coeficient de corecție k = 2,25
Cuplu orientativ = 2,25 x 27 Nm = 60 Nm
Punctul de intersecție P1 rezultă din 61 Nm și 230 min-1 (care este echivalent cu o putere indicativă N = 1,47 kW).
Următoarea dimensiune a articulației universale corespunzătoare punctului |p
pp| este versiunea cu un diametru d1 = 36.
