GN 808.3

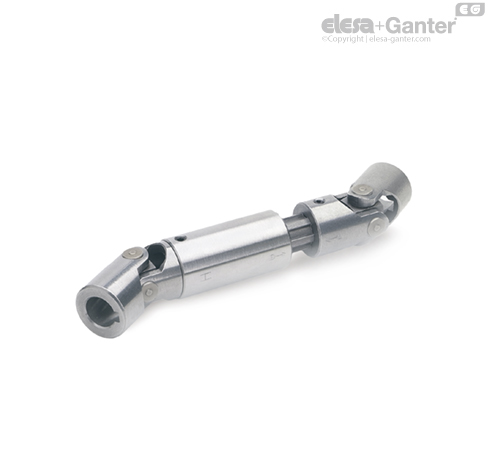

Arbori cardanici universali cu lagăre cu ace

Arborii cardanici universali cu lagăre cu ace GN 808.3 nu numai că fac legătura dintre două axe, dar permit și alinierea lungimilor, care, în funcție de lungimea totală l₁ permit lungimea de extracție corespunzătoare l₂. Transmisia de putere este realizată prin două articulații universale  DIN 808 (tip EW) un arbore canelat și un manșon glisant. Este important să verificați poziția componentelor atunci când conectați arborele canelat la manșonul culisant: Marcajele -> <- trebuie să fie față în față. Orice fel de conexiune greșită duce la o ieșire neomogenă și la o uzare rapidă.

• lungime diferită l₁ - l₂

• Alezaje fără canal de pană

• Alezaje cu profil pătrat

• Alezaje cu hexagon

• cu alte alezaje sau cu alezaje inegale

• Versiune din oțel inoxidabil (lagărul cu ace nu este rezistent la rugină)

R.p.m. și cuplu admisibile

• Canal de pană  DIN 6885

• Găuri transversale  GN 110

• Toleranțe fundamentale-ISO



Articulațiile universale unice transferă rotația uniformă inițială intr-o mișcare de rotație cu turație variabilă. O rotație a arborelui de acționare prin intermediul unei singure articulații va determina arborele de acționare să accelereze și să decelereze de două ori. Amploarea neuniformității depinde de unghiul de funcționare ß.

Pentru a obține o rotație lină a arborelui de acționare, sunt necesare două articulații universale simple sau duble. În astfel de cazuri, în care neregularitățile minore în mișcare sunt acceptabile, sau în cazul în care unghiurile de funcționare mici sunt norma, o singură articulație universală este suficientă.







În plus, rulmenții trebuie să fie cât mai aproape posibil de articulațiile universale.

Pentru funcționarea continuă a articulațiilor universale cu lagărele de alunecare, este esențială o lubrifiere adecvată. Dacă lubrifierea prin picurare nu este posibilă, acestea trebuie lubrifiate cel puțin o dată pe zi. De asemenea, se recomandă utilizarea burdufurilor GN 808.1 umplute cu ulei sau vaselină, peste articulții.

Articulații universale cu lagăre cu ace, Tip EW



Tabelul prezintă ieșirea transferabilă N și/sau cuplurile M ale articulațiilor universale  DIN 808, tip EW (lagăr cu ace simplu) în raport cu RPM n.

Valorile sunt aplicabile numai pentru o viteză constantă de rotație, o sarcină constantă și un unghi de înclinare a funcționării de max. 10°.

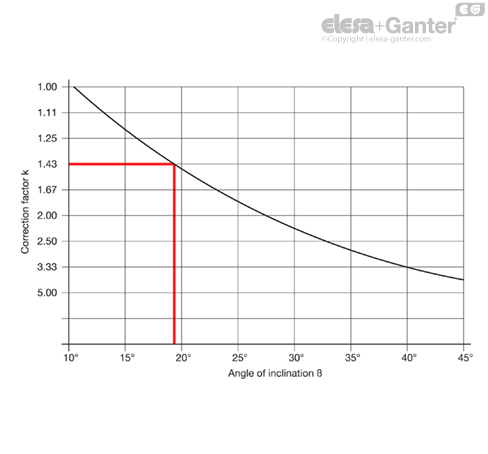

Pentru unghiuri de înclinare mai mari, trebuie selectată o putere nominală N la care se adaugă coeficientul de corecție k și/sau un cuplu nominal M (a se vedea exemplul de mai jos).

Formularul de conversie:

Cuplu M [Nm] = 9550 N[kW]/n [min-¹]

Ieșire N [kW] = M [Nm] x n [min-¹]

1 kW = 1,36 PS / 1 PS = 0,736 kW

Cuplu de transferat N = 5,5 kW

R.p.m. n = 2300 min-¹

Unghi de înclinare ß = 10°

Coeficient de corecție k = 1

Ieșire indicativă N‘= Ieșire nominală N

Punctul de intersecție P rezultă din 5,5 kW și 2300 min-¹ (care corespunde unui cuplu de 23 Nm).

Următoarea dimensiune a articulației universale corespunzătoare punctului P este versiunea cu un diametru d₁ = 28.

Exemplul 2

Cuplu de transferat M = 23 Nm

R.p.m. n = 2300 min-¹

Unghi de înclinare ß = 18°

Coeficient de corecție k = 1,43

Cuplu orientativ = 1,43 x 23 Nm = 33 Nm

Punctul de intersecție P₁ rezultă din 33 Nm și 2300 min¹ (care este echivalent cu o ieșire indicativă N = 7,9 kW).

Următoarea dimensiune a articulației universale corespunzătoare punctului P₁ este versiunea cu un diametru d₁ = 32.
