GN 881
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Corpul supapei
Alamă MS
Aerisitor
Oțel inoxidabil AISI 304 M
Garnitură etanșare
Alamă
cu acoperire din cauciuc siliconic (VMQ)
Arc
Oțel inoxidabil AISI 301
Garnitură DIN 7603 A
Fier moale 1.0338
Rezistent la temperaturi între -30 °C și +200 °C

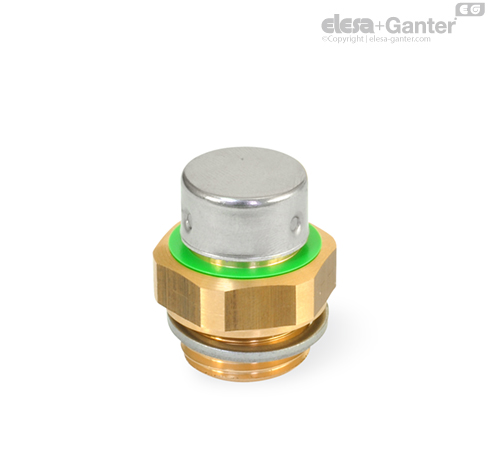

Odată ce presiunea de deschidere indicată în tabel este depășită, aerisitoarele GN 881 cu garnitură de etanșare se vor deschide și astfel vor proteja împotriva presiunii excesive din interiorul recipientului. Un inel de culoare verde marchează presiunea de deschidere de 200 mbar.
În starea sa normală, garnitura de etanșare închide recipientul și astfel previne pătrunderea murdăriei sau a prafului în interiorul recipientului.
Diagrama de mai sus prezintă orificiul de evacuare a aerului în funcție de presiunea de deschidere.
Poziția de instalare este verticală în partea de sus.
Supapele sunt verificate pentru etanșeitate și presiune de deschidere.
Instrucțiuni de asamblare:
Pentru montarea pe pereți cu o grosime mai mică de 4 mm, utilizați piulițe de montare GN 7430
